Pourquoi les roues V de l'imprimante 3D développent-elles des points plats

Roues V pour imprimante 3D sont de petits composants, mais ils ont un lien direct avec la façon dont le chariot de l'imprimante se déplace le long de son système de guidage. Lorsqu'une roue développe un méplat, le chariot peut ne plus se déplacer selon le même schéma de roulement tout au long de son déplacement. Le résultat peut être une bosse visible, une résistance répétée, des vibrations ou un mouvement irrégulier qui devient plus facile à remarquer lors de l'impression.

Un point plat n’apparaît généralement pas sans raison. Cela peut être lié à la fermeté avec laquelle la roue entre en contact avec le rail, à la durée pendant laquelle l'imprimante reste dans une position, à l'état de la surface de roulement, au matériau de la roue, au support de roulement ou à la manière dont le chariot a été assemblé.

Pour les utilisateurs et les équipementiers, comprendre ce qui se passe entre la roue et le rail est plus utile que de simplement traiter une roue endommagée comme une pièce de rechange.

Que signifie réellement un point plat ?

Une roue en V a normalement une surface extérieure incurvée continue qui suit le profil de son rail de guidage. Au fur et à mesure que le chariot se déplace, la roue tourne et transfère le point de contact sur sa circonférence.

Un point plat change cette relation.

Au lieu de conserver une surface de contact arrondie, une section de la roue devient légèrement comprimée ou déformée. Lorsque cette section atteint le rail, la roue peut ne pas rouler exactement de la même manière que pendant le reste de sa rotation.

Le changement peut être suffisamment minime pour échapper à une inspection visuelle rapide. Dans certains cas, le problème devient plus facile à détecter en déplaçant lentement le chariot à la main.

Pourquoi la roue devient-elle plate ?

Il existe plusieurs causes possibles, et elles peuvent se produire ensemble.

C'est pourquoi la simple installation d'une nouvelle roue peut ne pas résoudre la situation sous-jacente si le même état mécanique persiste.

Le lien entre la pression des roues et les méplats

L’une des façons les plus simples de comprendre les méplats est de réfléchir à la pression de contact.

Une roue en V a besoin de suffisamment de contact avec le rail pour maintenir la stabilité du chariot. Dans le même temps, une pression excessive peut exercer une pression inutile sur la roue.

Si le réglage est trop serré, la roue peut être fermement appuyée contre le rail même lorsque le chariot ne bouge pas. Le matériau extérieur est ensuite soumis à une compression continue.

Pour une roue fabriquée à partir d'un polymère technique, une compression prolongée peut progressivement modifier la forme de la zone de contact.

L'imprimante n'a pas besoin de fonctionner

C'est un détail important.

Une roue peut développer une zone plate lorsque l’imprimante est immobile.

Si un chariot reste dans une position pendant une longue période, la même partie de la roue reste contre le rail. L’effet devient plus pertinent lorsque la force de contact est supérieure à celle nécessaire.

Lorsque la machine recommence à bouger, cette section déformée traverse le point de contact à plusieurs reprises.

Cela peut créer la sensation familière d’une petite bosse ou d’une encoche lors d’un mouvement manuel.

Pourquoi la position de stationnement est-elle importante ?

Pensez à une imprimante qui reste inutilisée pendant une période prolongée.

Le chariot reste à proximité d'une zone du châssis et les roues restent dans la même position de rotation. Rien ne semble se passer car la machine est éteinte.

Mais mécaniquement, les roues soutiennent toujours le chariot.

Si la pression de contact est excessive, la charge stationnaire est concentrée au même endroit de chaque roue. Au fil du temps, cela peut contribuer à une déformation localisée.

Cela ne signifie pas que chaque imprimante stationnée développera des zones plates. La construction des roues, le matériau, la force de contact, la température, l'alignement de la machine et les conditions de stockage influencent tous le résultat.

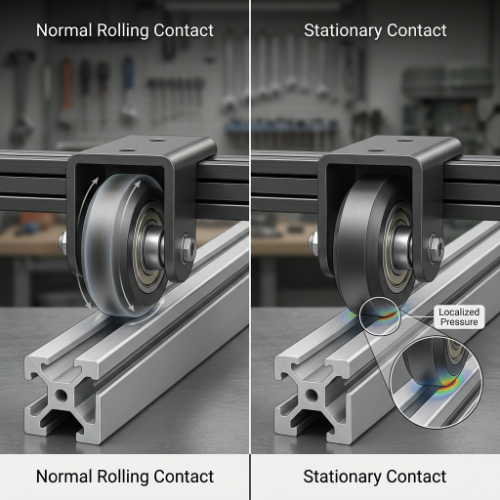

Le mouvement change le point de contact

En fonctionnement normal, la roue tourne et différentes sections de sa circonférence rencontrent le rail.

Cela répartit le contact autour de la roue.

Lorsque l'imprimante reste stationnaire, une telle redistribution n'a pas lieu. Une petite section reste sous charge.

C’est l’une des raisons pour lesquelles une imprimante qui est lisse lorsqu’elle est utilisée régulièrement peut développer une encoche visible après une longue période d’inutilisation.

Un réglage incorrect pourrait-il être la véritable cause ?

Oui.

La roue doit maintenir un contact approprié avec la surface de guidage sans créer de résistance inutile.

Si le réglage est trop lâche, le chariot peut présenter un jeu indésirable. S'il est trop serré, la roue peut subir une pression excessive et le chariot peut nécessiter plus de force pour se déplacer.

Aucune des deux conditions n’est souhaitable.

Une simple vérification mécanique

Une fois l'imprimante éteinte en toute sécurité et l'axe concerné libre de se déplacer, le chariot peut généralement être déplacé lentement à la main.

Faites attention à savoir si :

• Le mouvement semble cohérent sur tout le rail.
• Une bosse répétitive apparaît à intervalles réguliers.
• Le chariot devient sensiblement plus serré à un moment donné.
• Une roue semble hésiter lors de la rotation.
• Le chariot bascule lorsqu’une légère pression est appliquée.

La procédure d'inspection exacte dépend de la conception de l'imprimante, c'est pourquoi les instructions de montage du fabricant doivent être suivies lors des réglages.

Quel rôle joue le V Groove ?

La forme d'une roue en V est conçue pour fonctionner avec une surface de roulement compatible en forme de V.

Le contact angulaire permet de contraindre le chariot tout en permettant à la roue de rouler le long de l'extrusion.

Cette géométrie signifie également que l’état des deux surfaces compte.

Si le profil de la roue change, sa relation avec le rail change également. Une section plate, un bord ébréché, une rainure usée ou une surface inégale peuvent affecter le déplacement du chariot.

Un petit changement peut être répété

C’est là que les spots plats deviennent intéressants du point de vue du mouvement.

Supposons qu'une roue ait une zone aplatie.

Chaque fois que la roue tourne vers cette position, la même irrégularité revient au point de contact. Si le chariot continue de bouger, l'effet peut apparaître à plusieurs reprises.

Ce motif mécanique répété peut parfois être plus visible qu’une réduction générale de la douceur.

Les débris peuvent-ils contribuer à la déformation des roues ?

La surface de roulement d'une imprimante 3D peut collecter de la poussière, des particules de filament, des débris d'atelier et d'autres petits contaminants.

Une surface de contact propre permet à la roue et au rail d'interagir comme prévu.

Lorsque des débris sont coincés entre eux, les conditions de contact peuvent changer. Une particule dure peut créer un point de pression localisé, tandis qu'un matériau fin peut s'incruster dans la surface de la roue.

Cela ne crée pas automatiquement un point plat, mais la contamination peut contribuer à un contact irrégulier et à des changements de surface accélérés.

Vérifiez le rail avant de blâmer la roue

Une roue endommagée est facile à remplacer, il peut donc être tentant de se concentrer immédiatement sur la roue.

Mais le rail mérite également qu’on s’y intéresse.

Recherchez :

• Débris visibles à l’intérieur de la rainure.
• Marques le long de la surface de roulement.
• Contamination inhabituelle.
• Dommages autour de la zone de contact.
• Sections où le chariot se comporte différemment.

Une roue de remplacement installée contre une surface de roulement contaminée ou endommagée peut à nouveau développer des symptômes similaires.

Le matériau de la roue affecte-t-il la formation de points plats ?

La sélection des matériaux joue un rôle dans la façon dont une roue réagit à un contact à long terme.

De nombreuses imprimantes 3D de bureau utilisent des roues en polymère technique car elles offrent une combinaison utile de résistance mécanique, de faibles caractéristiques de frottement et de compatibilité avec les systèmes d'extrusion d'aluminium.

Différents polymères ne réagissent pas de la même manière à la pression, à la température, à l’humidité ou aux charges à long terme.

Les roues en métal se comportent différemment des roues en polymère, tandis que d'autres matériaux techniques peuvent offrir leur propre combinaison de rigidité et de caractéristiques de contact.

Le point important est que le matériel ne peut pas être évalué séparément du système de guidage complet.

Pour les composants de remplacement, il est généralement plus pratique d'adapter la construction de la roue au système mécanique d'origine que de sélectionner un matériau basé uniquement sur l'apparence.

Qu’en est-il du roulement à l’intérieur de la roue ?

La roue extérieure reçoit la plus grande attention, mais il y a un autre composant à l’intérieur.

Le roulement prend en charge la rotation autour de l'essieu. Si le roulement ne tourne pas régulièrement, la roue peut subir un mouvement irrégulier même si sa surface extérieure semble normale.

Un problème de roulement et un méplat peuvent produire des sensations un peu similaires lors d'un mouvement manuel.

Par exemple, un roulement rugueux peut créer une résistance répétée lorsque la roue tourne. Une roue endommagée peut créer une sensation répétée similaire lorsque la section déformée atteint le rail.

Regardez la roue et le roulement ensemble

Lorsqu’on étudie un mouvement inhabituel, il est logique de considérer les deux parties.

Une inspection utile peut inclure :

1. Vérification de la surface extérieure de la roue.
2. Vous recherchez une section aplatie visible.
3. Faites tourner la roue lentement.
4. Vérification d'une rugosité inhabituelle.
5. Contrôle de l'essieu et de la position de montage.
6. En regardant la surface de contact du rail.

Cela donne une image plus complète que l’inspection de la roue seule.

Comment les points plats peuvent-ils affecter l’impression ?

L'effet dépend de l'ampleur de la déformation et de l'emplacement de la roue concernée.

Un petit changement peut être à peine perceptible lors d’un mouvement ordinaire. Une irrégularité plus importante peut introduire des changements périodiques dans le mouvement du chariot.

Les signes possibles incluent :

• Motifs de surface répétitifs.
• Mouvement irrégulier le long d’un axe.
• Une bosse notable lors du mouvement manuel.
• Vibrations du chariot.
• Modifications de la cohérence de la première couche.
• Bruit supplémentaire pendant le voyage.

Ces symptômes ne prouvent pas qu’une roue présente un méplat. Les courroies, l'alignement du cadre, les roulements, le matériel de montage, les conditions d'extrusion et d'autres parties du système de mouvement peuvent produire des résultats similaires.

C'est pourquoi il est utile de vérifier le système mécanique dans son ensemble.

Pourquoi serrer la roue n'est pas toujours la réponse

Lorsqu’un chariot semble lâche, resserrer le réglage peut sembler une solution évidente.

Mais plus de pression ne signifie pas automatiquement un meilleur mouvement.

Si la surface de la roue est déjà endommagée ou inégale, une augmentation de la pression de contact peut rendre l'irrégularité plus visible. Cela peut également augmenter la résistance et exercer une contrainte supplémentaire sur la roue.

Une meilleure approche consiste à ajuster le système en fonction de la conception de l'imprimante et à vérifier si le chariot se déplace de manière cohérente sans jeu indésirable.

Il y a une différence entre ferme et surchargé

La roue doit rester en contact avec le rail.

Il n’est pas nécessaire de le compresser inutilement.

Cette distinction est particulièrement importante avec les roues en polymère car leur réponse à la pression à long terme diffère de celle des composants métalliques rigides.

Un point plat peut-il disparaître tout seul ?

Parfois, les utilisateurs remarquent qu'une roue se sent mieux après que l'imprimante ait été déplacée à plusieurs reprises.

Cela peut se produire parce que la roue ne repose plus exactement dans la même position ou parce qu'une déformation mineure devient moins perceptible lors d'une rotation continue.

Cependant, cela ne signifie pas que chaque point plat se corrigera tout seul.

Si la roue présente une déformation permanente, des dommages matériels ou un profil clairement modifié, une utilisation continue peut simplement conserver l'irrégularité du système.

Une roue endommagée visible doit donc être évaluée plutôt que de supposer qu'une impression supplémentaire lui redonnera sa forme originale.

Quand faut-il remplacer une roue en V ?

Le remplacement devient intéressant lorsque la roue présente une zone visiblement endommagée ou lorsque son état affecte clairement le mouvement du chariot.

Quelques signes méritent attention :

Déformation de surface visible

Une section aplatie, un bord ébréché ou un profil de rainure considérablement modifié indique que la surface de contact n'est plus dans son état prévu.

Encoches de mouvement répétitives

Si le chariot accroche ou cogne à plusieurs reprises à un intervalle particulier, inspectez la rotation des roues et la surface de roulement.

Instabilité persistante du chariot

Si le chariot ne peut pas être ajusté pour maintenir un mouvement stable sans résistance excessive, l'ensemble de roues peut nécessiter une inspection plus approfondie.

Comportement inhabituel des roulements

Un roulement rugueux ou bruyant peut affecter le mouvement de la roue même lorsque la surface extérieure semble acceptable.

Le remplacement doit être basé sur l'état réel du composant et les exigences de l'ensemble imprimante.

Comment les fabricants peuvent-ils réduire les risques lors de la conception des produits ?

Pour les fabricants produisant des assemblages d’imprimantes 3D, la prévention des points plats commence avant que l’imprimante n’atteigne l’utilisateur.

Le choix des roues, la géométrie du chariot, la disposition des roulements, la méthode de réglage, la compatibilité des rails et les conditions de stockage ont tous un rôle à jouer.

Un ensemble bien conçu doit assurer un contact suffisant pour guider le chariot tout en évitant une compression inutile de la roue.

Le stockage fait partie de la conception mécanique

Les instructions de stockage peuvent également être importantes.

Si une imprimante doit rester inutilisée pendant des périodes prolongées, la position du chariot et l'état de charge des roues peuvent être pris en compte dans le cadre des instructions de manipulation du produit.

Il s’agit d’un petit détail, mais il peut contribuer à réduire les problèmes associés à un contact stationnaire prolongé.

Que doivent prendre en compte les acheteurs lors de l’achat de roues V de remplacement ?

Pour les distributeurs, les entreprises de réparation et les fabricants d’imprimantes, la sélection de remplacement doit aller au-delà de l’apparence générale de la roue.

Considérez :

Un dessin ou un échantillon existant peut rendre ce processus beaucoup plus facile, en particulier lorsque la roue fait partie d'une structure d'imprimante personnalisée.

Une petite roue peut vous en dire beaucoup sur le système de mouvement

Un méplat peut ressembler à un simple problème de roue, mais il peut révéler quelque chose sur le système mécanique plus vaste.

La roue peut avoir été exposée à une pression de contact excessive. Le chariot peut être resté immobile pendant une longue période. Le rail peut avoir besoin d'être nettoyé. Le roulement peut contribuer à une rotation irrégulière. L'assemblage peut également nécessiter une vérification de l'alignement.

C'est pourquoi remplacer la roue sans comprendre les conditions environnantes peut parfois conduire au même problème plus tard.

Pour les fabricants et les utilisateurs d’imprimantes 3D, l’approche utile consiste à examiner ensemble la roue, le roulement, le rail, le chariot et le réglage. Une fois la relation de contact comprise, il devient plus facile de décider si le problème vient de la roue elle-même ou de la manière dont le système de mouvement est assemblé.

Les roues V de l'imprimante 3D peuvent développer des méplats lorsqu'une section de la roue reste sous une pression concentrée pendant une période prolongée, en particulier lorsque la force de contact, la position de stockage, l'alignement ou les conditions de fonctionnement ne sont pas adaptées à l'assemblage. Le comportement des matériaux, l'état des roulements, la contamination et la géométrie des rails peuvent également influencer l'évolution du problème.

Le point important est qu’un point plat n’est pas simplement un changement esthétique. La roue faisant partie d'un système de guidage mobile, une modification de sa rondeur peut affecter la façon dont le chariot se déplace le long du rail.

Pour les utilisateurs, une vérification manuelle lente d’un mouvement peut fournir une indication précoce d’un roulement irrégulier. Pour les fabricants, une attention particulière portée au matériau des roues, à la construction des roulements, à la pression de contact, à la compatibilité des rails et à la conception du chariot peut contribuer à créer un système de mouvement plus cohérent.

Une roue en V est peut-être une petite partie d’une imprimante 3D, mais son travail est étroitement lié au mouvement de l’ensemble du chariot. Lorsque la roue reste correctement adaptée au rail et que l'ensemble environnant est correctement ajusté, le système de mouvement dispose d'une base mécanique plus prévisible.
