Un rouleau de guidage est souvent remplacé pour un entretien de routine, et parfois la courroie ou le fil suit soudainement un chemin différent par la suite. Ce changement remonte généralement à la conception des grooves. C'est l'un de ces détails qui attire rarement l'attention jusqu'à ce que quelque chose commence à vaciller, à glisser ou à s'user de manière inégale. Une fois que la fonction réelle du groove devient claire, beaucoup de ces problèmes de lignes cessent de ressembler à un mystère.
Pourquoi le groove compte plus qu'il n'y paraît
Le travail d'un rouleau de guidage semble simple : maintenir une courroie, un câble, une chaîne ou une bande en mouvement sur une trajectoire droite et contrôlée. La rainure, c'est-à-dire le canal découpé ou moulé dans la surface du rouleau, est ce qui effectue réellement le travail de guidage. La modification du profil de la rainure modifie la surface de contact du rouleau avec le matériau en mouvement, la façon dont il maintient ce matériau en place et la quantité de friction accumulée pendant le fonctionnement.
La rainure fonctionne moins comme un détail décoratif que comme un mécanisme de direction. Une rainure trop peu profonde peut laisser une courroie dériver latéralement sous la charge. Celui qui est trop serré peut adhérer si fermement qu'il accélère l'usure du rouleau et de la courroie elle-même. C’est généralement entre ces extrêmes qu’un système fonctionne le mieux, et ce point d’équilibre dépend fortement de l’application.
Apprendre à connaître les profils de rainure communs
Toutes les rainures ne sont pas découpées de la même manière et chaque forme entraîne un ensemble différent de compromis.

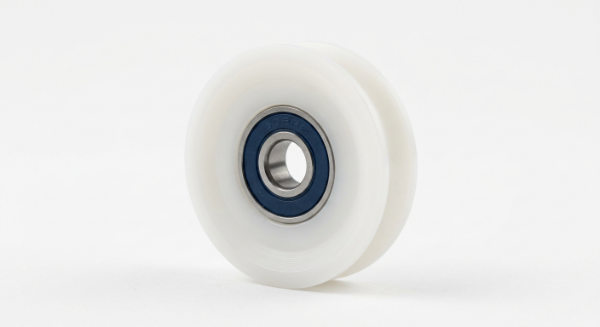

Rainures en forme de V
Les rainures en V sont courantes sur les rouleaux utilisés avec des courroies rondes ou des câbles métalliques. Les côtés inclinés centrent naturellement la ceinture lorsqu'elle s'installe dans le canal, ce qui contribue à réduire les mouvements latéraux. Cet effet d'autocentrage est l'une des raisons pour lesquelles les rainures en V apparaissent si souvent dans les lignes d'emballage et les équipements de manutention légers.
Rainures rondes et en forme de U
Les canaux arrondis ou en forme de U ont tendance à répartir la pression de contact de manière plus uniforme sur la surface de la courroie ou du câble par rapport à une coupe en V pointue. Cela peut être plus doux sur les matériaux de bande plus souples, car la pression est moins concentrée en un seul point de contact. Les rouleaux de guidage de câbles et de câbles utilisent fréquemment ce profil car il soutient le câble sans le pincer.
Surfaces plates ou sans rainures
Certains rouleaux sautent complètement la rainure et reposent sur une surface plane. Cela fonctionne bien pour les courroies larges ou les bandes plates où le guidage latéral provient d'autres composants du système, tels que des brides latérales ou des rouleaux de suivi séparés. Cependant, sans rainure, le rouleau dépend entièrement de l'alignement externe pour éviter la dérive.
Conceptions multi-rainures et étagées
Les équipements manipulant plusieurs brins à la fois, tels que les systèmes d'alimentation multifils, peuvent utiliser des rouleaux avec des rainures répétées sur toute la largeur. L'espacement et la cohérence entre chaque canal deviennent ici importants, car un espacement inégal peut entraîner une tension différente d'un brin par rapport à ses voisins.
Profondeur, largeur et équilibre entre adhérence et liberté
La profondeur et la largeur de la rainure fonctionnent ensemble, et trouver le bon équilibre consiste en réalité à faire correspondre la rainure au matériau qui la traverse.
- Rainures peu profondes permettent une libération plus facile de la ceinture ou du câble mais offrent moins de résistance aux mouvements latéraux.
- Des rainures plus profondes maintiennent le matériau plus solidement, ce qui est utile dans les environnements à grande vitesse ou sujets aux vibrations, mais peut augmenter la friction et l'accumulation de chaleur au fil du temps.
- Rainures étroites conviennent aux câbles de plus petit diamètre ou aux courroies plus fines, réduisant ainsi le jeu inutile.
- Rainures plus larges s'adapte aux matériaux plus épais mais peut permettre plus d'oscillations si l'ajustement est trop lâche.
Une rainure qui ne correspond pas au diamètre de la courroie ou du câble, même d'une petite marge, se manifeste souvent par des motifs d'usure inégaux bien avant de provoquer un problème opérationnel visible. C'est en partie pourquoi le dimensionnement des rainures doit être confirmé auprès d'un fournisseur avant qu'une commande soit passée, plutôt qu'après l'apparition de problèmes d'installation.
Association de matériaux : comment fonctionne la forme de la rainure avec le composé à rouleaux
La géométrie des rainures ne fonctionne pas de manière isolée. Le matériau du rouleau lui-même, qu'il s'agisse d'un composé de nylon, de polyuréthane, d'un revêtement en caoutchouc ou d'un noyau métallique avec une couche extérieure en plastique, interagit avec la forme de la rainure pour déterminer le comportement de l'ensemble sous des mouvements répétés.
Un matériau plus souple associé à une rainure profonde peut parfois se déformer légèrement sous une pression soutenue, modifiant subtilement le profil d'origine de la rainure au fil des mois d'utilisation. Un matériau plus dur conserve sa forme plus longtemps mais peut transmettre davantage de vibrations ou de bruit, en particulier dans les rainures aux angles internes aigus. Les fabricants ajustent souvent les bords des rainures pour qu'ils soient légèrement arrondis plutôt que pointus, spécifiquement pour réduire la concentration de contraintes dans le matériau à ce stade.
Répartition des charges et points de contrainte cachés
Chaque rainure crée une zone de contact, et cette zone est l'endroit où la charge est transférée entre le rouleau et tout ce qu'il guide. Une rainure mal adaptée peut créer ce que l'on appelle parfois un point de pincement, une zone étroite où la pression se concentre au lieu de se propager.
Au fil du temps, les points de pincement contribuent à quelques problèmes récurrents :
| État de la rainure | Effet commun sur les performances |
|---|---|
| Rainure trop étroite pour la largeur de la courroie | Accumulation de pression localisée, usure de surface plus rapide |
| Rainure trop peu profonde pour le diamètre du câble | Stabilité de suivi réduite, dérive accrue |
| Angles de rainure internes nets | Concentration de contraintes plus élevée, risque de fissuration au fil du temps |
| Profondeur de rainure incohérente sur la largeur du rouleau | Répartition inégale de la tension, biais possible |
| Profil de rainure incompatible avec la section transversale de la courroie | Frottement excessif, chaleur élevée pendant le fonctionnement |
Aucun de ces problèmes n’apparaît généralement du jour au lendemain. Ils se construisent progressivement, c'est pourquoi l'inspection périodique de l'état des rainures, et pas seulement du roulement à rouleaux ou de l'arbre, reste une habitude utile dans les listes de contrôle de maintenance.
Adaptation de la conception de rainure à l'application
Différentes industries se tournent vers différents profils de rainures simplement parce que leurs matériaux et leurs conditions de fonctionnement varient considérablement. Voici une idée générale de la façon dont cela se déroule :
| Type de demande | Préférence de rainure typique | Raisonnement |
|---|---|---|
| Manutention des fils et câbles | Rainure en U ou ronde | Berce les sections rondes sans pincement |
| Bandes d'emballage et de transport | Rainure en V ou plate avec guides latéraux | Support d'auto-centrage ou d'alignement externe |
| Systèmes de portes et portails coulissants | Rainure en V peu profonde | Déplacement latéral fluide et à faible friction |
| Alimentation en fil multibrins | Rainures multiples, régulièrement espacées | Maintient les brins individuels séparés et alignés |
| Transformation des textiles et des fibres | Rainure arrondie, association de matériaux plus doux | Réduit l'abrasion de la surface sur les mèches délicates |
Usure quotidienne et comment la forme de la rainure l'accélère ou la ralentit
L'usure des rainures est inévitable au cours de la durée de vie d'un rouleau, mais son taux et son motif révèlent souvent si le choix initial de la rainure correspond à l'application.
Quelques signes à surveiller lors des contrôles de routine :
- Profondeur de rainure inégale sur la largeur du rouleau, ce qui indique souvent un désalignement quelque part en amont
- Taches brillantes ou polies à l'intérieur de la rainure, suggérant un frottement excessif à des points de contact spécifiques
- Courroie ou câble passant plus haut d’un côté de la rainure que de l’autre
- Augmentation du bruit ou des vibrations pendant le fonctionnement par rapport à la nouvelle installation du rouleau
- Petites fissures se formant à proximité des coins pointus des rainures internes, en particulier dans les matériaux de rouleaux plus durs
Les détecter rapidement signifie généralement un simple échange de rouleaux plutôt qu'une réparation plus importante en aval impliquant des courroies, des câbles ou des machines connectées.
Discuter des options de rainures avec un fournisseur de rouleaux
Étant donné que les exigences en matière de rainures varient considérablement selon l'application, la conversation avec un fournisseur a tendance à se dérouler plus facilement avec des demandes spécifiques plutôt qu'avec des demandes générales. Les détails utiles incluent généralement le diamètre de la courroie ou du câble, la vitesse de fonctionnement prévue, les conditions environnementales telles que la plage de température ou l'exposition à l'humidité, et si le rouleau fonctionnera en continu ou par cycles intermittents.
Un fournisseur familier avec une large gamme de profils de rainures peut généralement parcourir les compromis pour une configuration donnée plutôt que de se contenter par défaut d'une seule forme standard. Cela s'avère particulièrement utile dans les constructions d'équipements personnalisés, où les dimensions des rainures disponibles dans le commerce ne correspondent pas toujours exactement à la courroie ou au câble utilisé.
La conception des rainures n'est peut-être pas l'élément le plus frappant d'un rouleau de guidage industriel, mais elle influence discrètement la stabilité du suivi, le taux d'usure, les niveaux de friction et la fiabilité globale du système. Qu'il s'agisse de rainures en V guidant une bande d'emballage ou de canaux arrondis berçant un câble métallique, la forme et la taille de cette rainure font plus de travail que la plupart des gens ne le pensent jusqu'à ce que quelque chose déraille légèrement. Prêter attention à l'état des rainures lors de l'entretien de routine et avoir une conversation honnête sur les options de rainures lors de la sélection de nouveaux rouleaux a tendance à éviter plus de maux de tête que prévu pour quelque chose d'aussi petit.
