Quelles dimensions des rouleaux d'auvent sont importantes pour un ajustement approprié du système

Lors du remplacement ou du développement d'un enrouleur d'auvent, savoir quelles dimensions d'un enrouleur d'auvent sont importantes pour un ajustement approprié du système ? est une partie importante du processus. Un rouleau peut ressembler à un composant petit et simple, mais ses dimensions affectent la façon dont il se place à l'intérieur de l'assemblage, entre en contact avec le guide, se connecte à l'arbre et se déplace pendant le fonctionnement. Choisir uniquement par l’apparence peut donc créer des problèmes lors de l’installation.

Pour les auvents rétractables, les systèmes d'ombrage de terrasse, les auvents de camping-car, les structures pliantes et les mécanismes similaires, le rouleau doit être considéré comme faisant partie de l'assemblage complet. Le diamètre, la largeur, l'alésage, la position de l'essieu, le profil et l'espace d'installation disponible racontent tous une autre partie de l'histoire.

Le but n’est pas de collecter toutes les mesures possibles. Il s’agit d’identifier les dimensions qui affectent réellement l’ajustement et le mouvement.

Pourquoi les dimensions des rouleaux doivent être prises en compte ensemble

Un rouleau ne fonctionne pas tout seul. Il fonctionne normalement avec un arbre, un support, un roulement ou une bague, un guide, une chenille, un cadre ou un autre composant mobile.

La modification d'une cote peut affecter une autre partie de l'assemblage.

Par exemple, un diamètre de roue différent peut modifier la position de la structure mobile par rapport au guide. Une roue plus large peut interférer avec un support proche. Un alésage différent peut empêcher l'arbre existant de s'adapter correctement. Même lorsque la forme extérieure semble similaire, l’installation globale peut être différente.

C'est pourquoi un remplacement ne doit pas être sélectionné à partir d'une seule mesure.

Une façon utile de réfléchir au processus est la suivante :

Taille du rouleau → position de montage → contact avec le guide → mouvement de l'ensemble

Si une partie de cette chaîne ne correspond pas, le rouleau risque de ne pas fonctionner comme prévu.

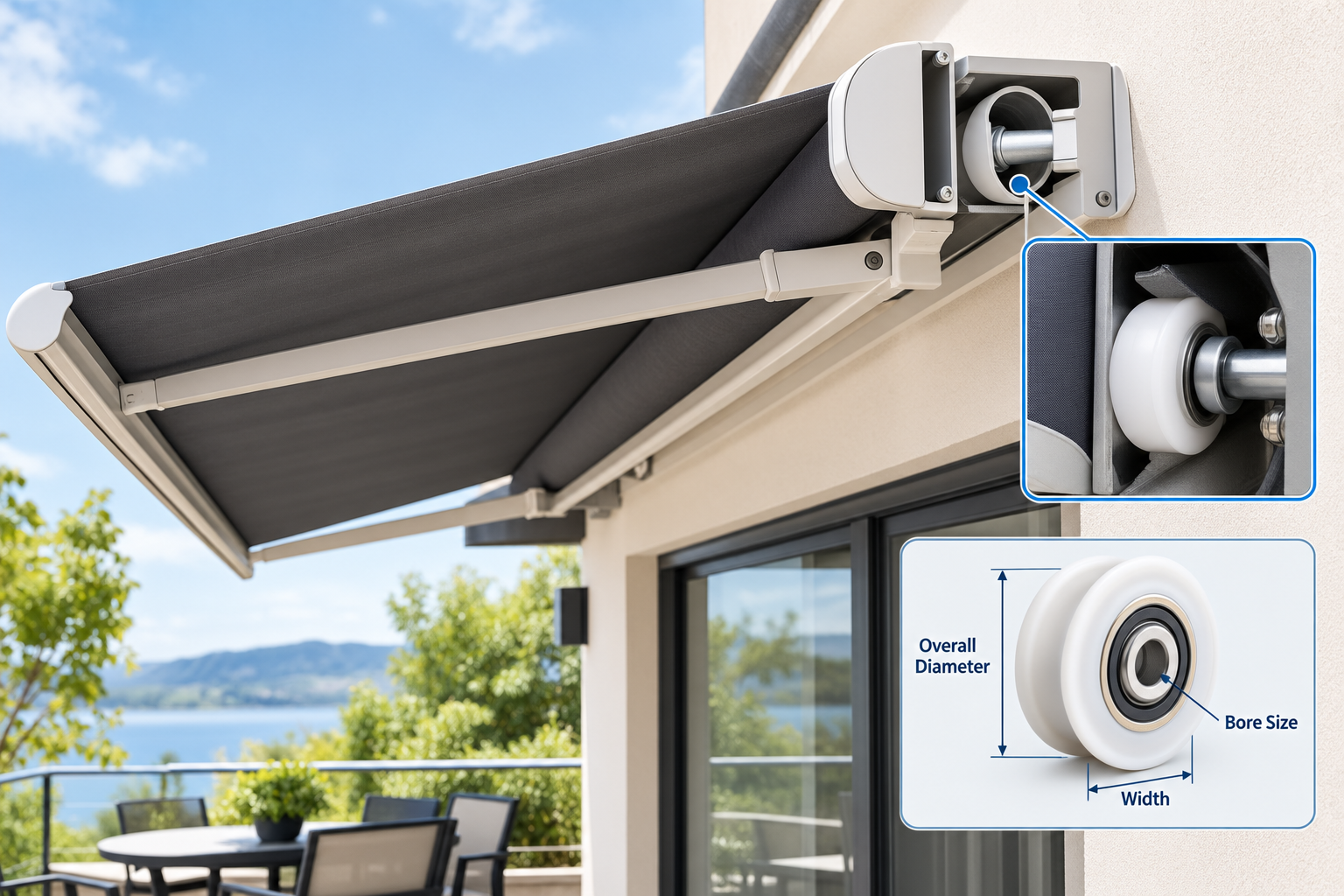

Quelles dimensions d’enroulement de store devez-vous vérifier ?

Plusieurs dimensions méritent d'être enregistrées lors de l'identification d'un rouleau existant ou de la préparation d'un nouveau design.

Tous les projets ne nécessitent pas toutes ces mesures. Les points pertinents dépendent de la manière dont le rouleau est utilisé.

Le diamètre extérieur affecte la position de course

Le diamètre extérieur est souvent l’une des premières dimensions mesurées, mais son importance va au-delà de la simple description de la taille de la roue.

Il peut déterminer où se trouve le rouleau par rapport à la piste ou au guide. Si le diamètre du remplacement est sensiblement différent, la section mobile peut être plus haute ou plus basse que prévu.

Ce changement peut influencer le jeu entre les pièces voisines. Cela peut également modifier la position d'un châssis, d'un chariot ou d'un composant de support.

Pour cette raison, le diamètre doit être considéré avec la structure environnante plutôt que traité comme un nombre isolé.

La largeur détermine plus que la zone de contact

La largeur des roues est une autre dimension utile.

Un rouleau a besoin de suffisamment d’espace pour reposer correctement sur sa surface de roulement, mais il a également besoin d’un dégagement latéral suffisant. Si la roue est trop large pour l'espace disponible, elle peut frotter contre le support ou la paroi de guidage. S'il est plus étroit que la conception originale, sa position de contact peut changer.

La bonne largeur dépend donc de l'espace physique autour de la roue.

Lorsque vous mesurez une pièce existante, vérifiez à la fois la roue elle-même et l'écart entre la roue et les composants voisins.

Comment l'alésage affecte-t-il la compatibilité ?

L'alésage est l'ouverture traversant le centre du rouleau. Il est directement lié à l'arbre, à l'essieu, à la goupille ou au montage de roulements utilisé par l'assemblage.

Une roue de remplacement peut avoir un diamètre extérieur correspondant et ne pas s'adapter car la connexion centrale est différente.

L'alésage doit donc être vérifié avec :

• Type d'arbre ou d'essieu
• Disposition des roulements
• Construction de pôles
• Méthode de rétention
• Dégagement latéral disponible
• Position de la roue à l'intérieur du support

Dans certaines conceptions, la roue tourne autour d'un arbre. Dans d'autres, un roulement est intégré à la roue. Les mêmes dimensions extérieures peuvent donc décrire des composants ayant des structures internes différentes.

C'est l'une des raisons pour lesquelles une photographie du rouleau installé peut être utile lors d'une demande de remplacement.

Le profil de la roue est-il aussi important que la taille ?

Dans de nombreuses applications, oui.

Un rouleau n’est pas simplement un objet rond. Sa surface de roulement peut être plate, rainurée, incurvée, à bride ou façonnée pour un guide particulier.

Le profil détermine l'endroit où la roue entre en contact.

Prenons un exemple simple. Un rouleau conçu pour fonctionner sur une surface plane a une relation de contact différente de celui destiné à reposer à l'intérieur d'une rainure. Deux roues peuvent avoir des diamètres extérieurs similaires mais appartenir néanmoins à des agencements mécaniques différents.

Faites correspondre la surface de roulement, pas seulement la roue

Lors de la vérification d'un enrouleur de store existant, inspectez la zone où la roue fonctionne réellement.

Recherchez :

• Surfaces de contact plates
• Rainures ou canaux
• Bords de guidage surélevés
• Brides latérales
• Sections de course courbées
• Espaces de guidage fermés
• Signes de contact inégal

L’état de la piste peut également fournir des informations utiles. Les marques d'usure peuvent montrer l'endroit où le rouleau entre normalement en contact avec la structure environnante.

Cela peut être particulièrement utile lorsque la pièce d'origine est usée et que son profil n'est plus facile à identifier.

Qu’en est-il de l’espace d’installation global ?

Un rouleau peut avoir des dimensions de base correctes et néanmoins ne pas convenir s'il n'y a pas assez de place autour de lui.

C’est un détail facile à négliger lors des travaux de remplacement.

Mesurez l'espace autour du composant, pas seulement le composant lui-même. Vérifiez la distance entre la roue et le support, les éléments de cadre à proximité, les surfaces de guidage, les fixations et autres pièces mobiles.

Une inspection utile doit répondre à plusieurs questions pratiques :

1. Le rouleau peut-il entrer en position de montage ?
2. Peut-il tourner sans toucher les pièces à proximité ?
3. La roue reste-t-elle alignée avec le guide ?
4. Y a-t-il suffisamment de place pour l'arbre ou le roulement ?
5. Le matériel de retenue peut-il être installé ?
6. L'assemblage continue-t-il à parcourir toute sa trajectoire de fonctionnement ?

Ces questions transforment une simple vérification dimensionnelle en une évaluation de l'ajustement approprié.

Pourquoi la position de l'essieu peut changer l'ensemble de l'assemblage

Le centre d'un rouleau n'est pas toujours positionné de la même manière par rapport à sa structure de montage.

Un petit changement dans l'emplacement de l'essieu peut affecter la hauteur, l'angle ou la position du composant environnant. Cela est important lorsque le rouleau fait partie d'un chariot, d'un bras, d'un support ou d'un système de mouvement guidé.

Par exemple, si le centre de la roue est différent de la conception originale, le rouleau peut entrer en contact avec le guide à un point différent. Cela peut modifier la façon dont la charge est transférée à travers l'assemblage.

Par conséquent, lors du remplacement d'un rouleau non standard, mesurez la relation entre le centre de la roue et la structure de montage plutôt que d'enregistrer uniquement le diamètre de la roue.

Un simple ordre de mesure peut faire gagner du temps

Il n’est pas nécessaire de tout mesurer au hasard.

Une séquence pratique est plus facile à suivre :

Étape 1 : photographier l'assemblage complet

Prenez une photo plus large avant de retirer le rouleau. Cela montre comment le composant est positionné.

Étape 2 : Retirez et inspectez le rouleau

Une fois retiré, examinez la roue, le moyeu, l'alésage, le profil et la zone de montage.

Étape 3 : Enregistrez les dimensions principales

Commencez par le diamètre extérieur, la largeur, l’alésage et la hauteur totale.

Étape 4 : Vérifiez le profil

Examinez attentivement la surface de roulement et toute rainure, bride ou section incurvée.

Étape 5 : Mesurer la relation de montage

Enregistrez la position de la roue par rapport à l'arbre, au support, au guide et aux pièces à proximité.

Étape 6 : Comparez le rouleau avec le guide

Le guide peut révéler des informations que la roue elle-même ne peut pas révéler. Photographiez les deux ensemble lorsque cela est possible.

Ce processus crée une référence plus claire pour un fournisseur, une équipe de maintenance ou un concepteur de produits.

Que se passe-t-il lorsqu’une dimension est légèrement différente ?

Toutes les différences dimensionnelles ne signifient pas automatiquement qu’un rouleau ne peut pas fonctionner. L’effet dépend de l’endroit où se produit la différence et de la manière dont le système est conçu.

Une modification d'une surface externe non critique peut avoir peu d'effet pratique. Une modification de l'alésage, du profil de roulement ou de la position de montage peut être beaucoup plus importante.

C'est pourquoi la tolérance dimensionnelle doit être considérée en relation avec la fonction.

Pour l’approvisionnement en remplacement, il est utile de séparer les mesures en trois groupes :

Cette approche rend l’inspection plus facile à comprendre et permet d’éviter des mesures inutiles.

Quand faut-il envisager un rouleau personnalisé ?

Les composants standard peuvent bien fonctionner lorsque la conception originale suit déjà une configuration de rouleaux établie.

Un rouleau personnalisé peut être envisagé lorsque le composant existant présente un profil inhabituel, un alésage non standard, une structure de montage spéciale, un espace d'installation limité ou une conception difficile à assortir avec un remplacement disponible.

La personnalisation peut également avoir du sens lors du développement OEM lorsque le rouleau doit être conçu autour d'un cadre ou d'un guide particulier.

Pour ces projets, les dimensions doivent être considérées comme faisant partie du dessin mécanique complet plutôt que comme une spécification de produit autonome.

Un fournisseur peut avoir besoin d'informations sur le guide, l'arbre, le support de montage, l'environnement d'exploitation et le mouvement prévu avant de confirmer une conception appropriée.

Pour une production personnalisée de poulies et de rouleaux, des fabricants tels que HUNE peuvent revoir la structure et développer un composant autour des conditions de montage et de mouvement requises. La gamme de produits HUNE comprend différents profils de poulies et des solutions de poulies personnalisées, qui peuvent être pertinentes lorsqu'un composant standard ne correspond pas à l'agencement mécanique existant.

Comment les acheteurs peuvent-ils préparer de meilleures informations sur les rouleaux ?

Une demande claire peut rendre la communication technique beaucoup plus facile.

Au lieu d’envoyer une seule mesure, préparez un petit dossier d’information contenant :

• Photos du rouleau original
• Photos de l'installation complète
• Principales mesures dimensionnelles
• Détails du profil des roues
• Informations sur l'arbre ou l'essieu
• Guider ou suivre des photographies
• Méthode de montage
• Type de demande
• Exigence de remplacement ou de nouveau développement
• Quantité d'achat prévue

Un dessin est utile lorsqu’il est disponible, mais il n’est pas toujours nécessaire au début. Un échantillon physique et des photographies claires peuvent également aider un fabricant à comprendre le composant.

Une liste de contrôle pratique avant de commander

Avant de confirmer le remplacement d'un enrouleur de store, vérifiez les points suivants :

Roue

• Diamètre extérieur
• Largeur
• Profil
• Alésage
• Structure du pôle

Montage

• Arbre ou axe
• Position du support
• Méthode de rétention
• Espace d'installation disponible

Conditions de fonctionnement

• Forme de guidage
• Poste de contact
• Liquidation
• Direction du mouvement
• Sections courbes possibles

Demande

• Type d'auvent
• Exposition extérieure
• Fréquence des mouvements
• Remplacement ou nouveau design

Cette liste de contrôle ne nécessite pas de calculs techniques compliqués. Son objectif est de s'assurer que la relation physique entre le rouleau et le reste du système est comprise avant de passer une commande.

Points clés à retenir

• Diamètre extérieur affects the roller's running position within the assembly.
• Roue width needs to be considered together with contact area and side clearance.
• Alésage dimensions should match the shaft, axle, pin, or bearing arrangement.
• Le profil de roulement doit correspondre à la surface de guidage ou de contact.
• La position de l'essieu peut affecter la hauteur, l'angle et le mouvement des composants environnants.
• Espace d'installation disponible should be checked before confirming a replacement.
• Les photos du rouleau, de la structure de montage et du guide peuvent fournir des informations utiles parallèlement aux mesures.
• Des rouleaux personnalisés peuvent être envisagés lorsque des profils inhabituels, des structures de montage ou des restrictions d'espace rendent les composants standard difficiles à assortir.

La bonne dimension est celle qui prend en charge l’ensemble du système

Le dimensionnement des rouleaux de store ne consiste pas simplement à trouver une roue avec le même diamètre extérieur. Un bon ajustement dépend de la façon dont plusieurs dimensions fonctionnent ensemble.

Le diamètre affecte la position de course. La largeur affecte le contact et le jeu. L'alésage détermine la connexion de l'arbre. Le profil contrôle l'interaction avec le guide. Les dimensions de montage déterminent si le rouleau peut s'asseoir correctement à l'intérieur de l'assemblage.

L’espace environnant compte aussi.

Pour cette raison, l’approche la plus utile consiste à inspecter d’abord le mécanisme complet, puis à identifier les dimensions qui contrôlent l’installation et le mouvement. Quelques mesures bien choisies, étayées par des photographies et des informations sur l'application, peuvent fournir une base beaucoup plus claire pour l'approvisionnement en remplacement ou le développement personnalisé.

Lorsque le rouleau est traité comme une partie du système de store plutôt que comme une roue isolée, les contrôles dimensionnels deviennent beaucoup plus faciles à comprendre. C'est également là qu'une sélection minutieuse des composants peut aider à réduire les problèmes de montage évitables lors de l'assemblage et de la maintenance.
