Comment mesurer un rouleau d'auvent avant de commander un remplacement

Remplacer un rouleau d'auvent peut être simple lorsque le composant d’origine est correctement documenté avant sa suppression. La roue peut paraître simple, mais sa taille ne représente qu’une partie des informations nécessaires à un remplacement approprié. Le profil de roulement, l'ouverture centrale, la méthode de montage et la relation avec le guide peuvent tous affecter la façon dont le composant s'adapte et fonctionne.

Avant de passer une commande, prenez le temps d'inspecter le rouleau existant et d'enregistrer les détails importants. Un outil de mesure de base, quelques photographies claires et un simple croquis peuvent fournir des informations utiles, surtout lorsque la pièce d'origine ne porte ni numéro de modèle ni marque d'identification.

La clé est de considérer le rouleau comme faisant partie de l’ensemble complet du store plutôt que de traiter la roue comme un composant isolé.

Points clés à retenir

• Mesurez la taille, la largeur, l'ouverture centrale et le profil de roulement de la roue avant de commander un remplacement
• Inspectez la structure de montage et l'espace d'installation disponible au lieu de mesurer la roue seule
• Vérifiez le guide ou la chenille car l'usure ou le désalignement peuvent affecter le fonctionnement du rouleau de remplacement.
• Utilisez des photographies claires et un simple croquis pour documenter les formes ou les dispositions de montage inhabituelles.
• Gardez le rouleau d'origine disponible lorsque cela est possible, en particulier lors de l'approvisionnement d'un composant non standard ou personnalisé

Pourquoi des mesures précises sont importantes

Une roue de remplacement peut sembler presque identique à l’originale et néanmoins différer d’une manière qui affecte l’installation. De petites modifications dans la disposition de montage, le profil de la roue ou l'ouverture centrale peuvent empêcher la pièce de s'adapter à la structure existante comme prévu.

C’est pourquoi la comparaison visuelle seule ne suffit souvent pas.

Une inspection utile devrait couvrir trois domaines :

• La roue et sa surface de roulement
• La disposition de montage
• Le guide ou la surface sur laquelle la roue se déplace

Ensemble, ces détails fournissent une description plus claire du composant existant et facilitent la communication avec un fournisseur.

Pour les systèmes de stores plus anciens, ces informations peuvent être particulièrement utiles lorsqu'il n'y a pas de numéro de pièce ou que le composant d'origine n'est plus facilement disponible.

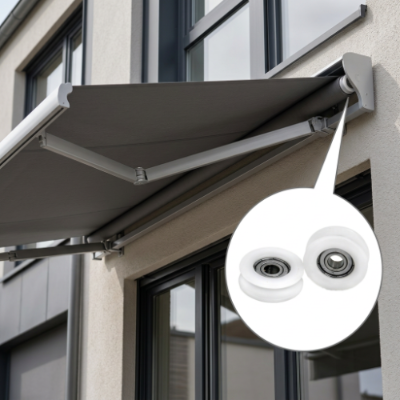

Commencez par l'assemblage complet

Avant de retirer le rouleau, inspectez son positionnement à l’intérieur du mécanisme du store.

Prenez plusieurs photos pendant que le composant est encore installé. Incluez le support environnant, l'arbre, le guide, le boîtier ou d'autres pièces qui aident à montrer sa position.

Un ensemble de photographies utiles peut inclure :

• Le montage complet avant démontage
• Une vue rapprochée du rouleau
• Le profil latéral
• Les faces avant et arrière
• Le point de montage
• Le guide ou la piste
• Composants à proximité qui affectent l'espace disponible

Ces images fournissent un contexte que les mesures seules ne peuvent pas toujours capturer.

Enregistrez le sens d'installation

Certaines roues sont symétriques, mais d'autres ont une orientation particulière. Une bride, une rainure, un agencement de roulement ou un élément de montage ne peuvent apparaître que sur un seul côté.

Avant le démontage, notez rapidement dans quelle direction le composant est orienté.

Une photographie suffit généralement. Si plusieurs rouleaux similaires doivent être retirés, une simple étiquette ou un croquis peut également aider à tout organiser.

Mesurez les dimensions de la roue principale

Après le retrait, placez le composant sur une surface propre et plane. Mesurer la pièce alors qu'elle est connectée à un autre matériel peut rendre difficile l'identification des points de référence corrects.

Les dimensions des roues principales constituent généralement le point de départ.

Le but n’est pas de collecter toutes les mesures possibles. Concentrez-vous sur les dimensions qui décrivent comment le composant s'adapte et fonctionne.

Regardez attentivement le profil de la roue

La taille extérieure ne donne qu’une partie de l’image. La forme de la surface de course peut être tout aussi importante.

Regardez la roue de côté et vérifiez si la surface de contact est plate, arrondie, rainurée, rebordée ou formée d'une autre manière.

Un bord surélevé ou une section en retrait peut avoir une relation spécifique avec le guide. Ces détails peuvent être difficiles à communiquer en utilisant uniquement des mesures, c'est pourquoi une photographie latérale claire est utile.

Design séparé de l'usure.

Un rouleau plus ancien peut avoir été exposé à des mouvements répétés pendant une longue période. Sa surface peut devenir polie, rayée, aplatie ou autrement usée.

Ne présumez pas automatiquement que chaque marque visible représente le dessin original.

Si une autre roue correspondante est disponible et semble moins usée, comparez les deux. Les différences entre les composants peuvent aider à montrer quelles fonctionnalités font partie du profil d'origine et lesquelles sont le résultat de l'utilisation.

Ceci est particulièrement utile lorsque la surface de roulement a sensiblement changé.

Vérifiez soigneusement l'ouverture centrale

Le centre de la roue mérite une attention particulière car il relie l’élément rotatif au reste du mécanisme.

Selon la construction, le centre peut contenir un roulement, une bague, un insert métallique, une connexion d'arbre ou un autre élément de support.

Identifiez d’abord ce qui est réellement présent avant d’enregistrer la dimension.

Vérifiez si :

• Le centre est une simple ouverture
• Un roulement est installé à l'intérieur
• Une bague est présente
• L'arbre traverse le composant
• L'arbre tourne avec la roue
• La roue tourne autour d'un arbre fixe

Ces différences peuvent affecter la manière dont un composant de remplacement doit être construit.

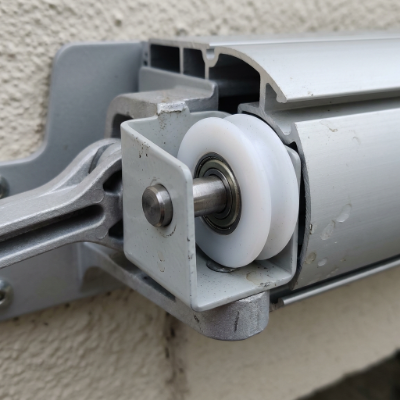

Ne négligez pas la structure de montage

L’une des erreurs courantes lors de l’approvisionnement en remplacement est de se concentrer sur la roue tout en négligeant la façon dont elle est installée.

Une roue peut avoir des dimensions extérieures similaires à celles d’un autre composant mais utiliser une méthode de montage complètement différente.

Regardez la connexion entre le rouleau et la structure du store.

Il peut être soutenu par :

• Une épingle fixe
• Un essieu
• Un arbre
• Une parenthèse
• Un roulement
• Une douille
• Un logement intégré

Prendre une photo de la zone de montage avant le démontage et une autre après le retrait du rouleau.

Cela facilite la compréhension de la relation entre la roue et la structure environnante.

Vérifiez l'espace disponible

L'espace autour du rouleau mérite également d'être enregistré.

Recherchez les supports, couvercles, arbres, rails ou autres composants à proximité qui pourraient interférer avec l'installation.

Un remplacement ne doit pas seulement correspondre à la roue elle-même. Il doit également fonctionner dans l'espace disponible dans l'assemblage existant.

Inspecter le guide ou la piste

La surface sur laquelle se déplace la roue peut fournir des informations utiles sur le composant.

Recherchez les marques qui montrent la zone de contact normale. Ceux-ci peuvent parfois révéler si la roue tourne au centre ou si elle entre en contact plus fort avec un côté.

Consultez également le guide environnant pour :

• Saleté ou débris
• Rayures
• Déformation
• Attaches desserrées
• Usure inégale
• Modifications de la forme originale

Si le guide est endommagé ou mal aligné, le remplacement du rouleau à lui seul ne résoudra peut-être pas le problème mécanique sous-jacent.

C'est pourquoi le guide doit être inspecté au cours du même processus plutôt que traité comme une préoccupation distincte.

Une photographie claire peut expliquer ce que les chiffres ne peuvent pas expliquer

Les mesures sont importantes, mais certaines formes sont difficiles à décrire avec précision avec des chiffres.

Considérons un rouleau avec un bord incurvé, un centre décalé et une petite fonction de montage sur un côté. Une liste de dimensions peut décrire la pièce, mais une photographie latérale peut montrer beaucoup plus clairement la relation entre ces caractéristiques.

Pour une demande de remplacement, utilisez des photographies avec un bon éclairage et un arrière-plan simple.

Essayez d'inclure :

• Une vue d'ensemble
• Une vue latérale
• Un gros plan du centre
• Une vue de la zone de montage
• Une photographie montrant le composant dans sa position d'origine

Une règle ou un outil de mesure peut également être placé à côté de la pièce sur une photographie à titre de référence visuelle.

Quand une simple esquisse devient utile

Certains rouleaux sont simples à décrire. D’autres ont des formes inhabituelles ou des dispositions de montage plus faciles à comprendre grâce à un dessin.

Il n’est pas nécessaire qu’un croquis de base suive les normes formelles des dessins techniques.

Dessinez le composant de face et de côté, puis marquez les dimensions importantes. Montrez l'emplacement de l'essieu ou de l'arbre et indiquez la surface qui entre en contact avec le guide.

Cela peut aider à répondre à plusieurs questions pratiques :

• Où est le centre de rotation ?
• Quel côté fait face au support ?
• Quelle surface entre en contact avec le guide ?
• Quelles dimensions appartiennent à la roue ?
• Quelles dimensions appartiennent à la structure de montage ?

Pour les composants personnalisés, ce type de référence peut rendre la communication beaucoup plus facile.

Gardez la pièce d'origine disponible

Si possible, ne jetez pas l'ancien rouleau immédiatement après avoir pris les mesures.

Un échantillon physique peut fournir des informations difficiles à capturer sur des photographies ou des notes écrites. Il peut montrer le profil réel de la roue, la disposition des roulements, les caractéristiques de montage et les signes d'usure.

Cela peut être particulièrement utile lorsque le composant est inhabituel ou lorsque la conception originale n'a pas de numéro de modèle facilement identifiable.

Pour les fabricants et les fournisseurs travaillant avec des composants de poulies et de rouleaux non standard, un échantillon combiné à des dessins, des photographies et des informations sur l'application peut constituer une référence utile pour discuter d'un remplacement ou d'une conception personnalisée.

Préparer une demande de remplacement claire

Une fois l’inspection terminée, organisez les informations dans une spécification simple.

Une enquête utile peut inclure :

• Demande : Où le composant est utilisé
• Composant existant : Description et photographies de la pièce d'origine
• Informations sur la roue : Dimensions principales et profil de roulement
• Informations sur le centre : Disposition des alésages, des roulements, des bagues ou des arbres
• Informations de montage : Support, axe, goupille ou structure de boîtier
• Informations sur les guides : Photographies ou description de la surface de contact
• État : Usure visible, fissures, déformation ou autres dommages
• Quantité : Besoin d'achat approximatif
• Échantillon : Si le composant d'origine peut être fourni pour référence
• Personnalisation : Si un composant standard ou personnalisé est envisagé

Cela donne au fournisseur un point de départ beaucoup plus clair qu’une seule photographie ou une seule mesure.

Pour les applications impliquant des poulies et des rouleaux personnalisés, HUNE peut utiliser ce type d'informations dimensionnelles et d'application lors de la discussion des exigences en matière de composants non standard.

Ce qu'il faut vérifier avant de commander

Roue

Vérifiez les dimensions principales et assurez-vous que le profil de course a été correctement enregistré.

Centre

Confirmez si le composant utilise un simple alésage, un roulement, une bague, un arbre ou un autre agencement interne.

Montage

Comparez la connexion d'origine avec la structure de remplacement proposée.

Guider

Assurez-vous que le profil de la roue correspond à la surface sur laquelle elle fonctionne.

Espace d'installation

Vérifiez la zone environnante pour déceler tout ce qui pourrait affecter l'ajustement ou le mouvement.

Conditions de fonctionnement

Tenez compte de l'environnement dans lequel le composant est utilisé. Les systèmes d’auvents extérieurs peuvent être confrontés à l’humidité, à la poussière, aux changements de température et aux mouvements répétés. Ces conditions peuvent être pertinentes lors de discussions sur les matériaux et la construction.

Une liste de contrôle de mesure pratique

Avant d'envoyer les informations à un fournisseur, assurez-vous d'avoir couvert les points suivants :

• Photographiez le rouleau avant de le retirer
• Enregistrez les dimensions de la roue principale
• Vérifiez le profil latéral
• Inspecter l’ouverture centrale
• Identifiez tout roulement ou bague
• Enregistrez la disposition de l’arbre, de l’essieu ou des broches
• Photographiez le support de montage
• Inspecter le guide ou la piste
• Noter une usure ou une déformation visible
• Vérifiez l'espace d'installation disponible
• Préparez un croquis simple si le composant a une forme inhabituelle
• Gardez la pièce d'origine disponible lorsque cela est possible
• Expliquer comment et où le rouleau est utilisé
• Indiquer si un composant personnalisé peut être requis

Foire aux questions

Quelles mesures dois-je prendre avant de commander un enrouleur de store ? Enregistrez le diamètre de la roue, la largeur, l'ouverture centrale, le profil de roulement, la disposition de montage et l'espace d'installation disponible. Des photographies de l’ensemble complet peuvent fournir un contexte supplémentaire.

Est-ce que mesurer le diamètre extérieur est suffisant ? Non. La dimension extérieure ne décrit qu’une partie du composant. La disposition centrale, le profil de roulement, la structure de montage et la relation avec le guide peuvent également affecter la compatibilité.

Dois-je conserver le rouleau d'origine après l'avoir mesuré ? Quand c'est possible, oui. La pièce d'origine peut fournir des informations utiles sur son profil, ses caractéristiques de montage, sa disposition interne et son état d'usure, qui peuvent être difficiles à capturer par les seules mesures.

Pourquoi dois-je photographier le rouleau avant de le retirer ? Une photographie installée montre l'orientation du composant et sa relation avec les supports, arbres, guides et autres pièces à proximité. Ce contexte peut aider à clarifier les exigences de remplacement.

Un fournisseur peut-il fabriquer un rouleau personnalisé à partir d’un échantillon ? Un échantillon physique, combiné à des mesures, des photographies, des informations sur l'application et des détails de montage, peut fournir des informations de référence utiles lors de l'examen d'un rouleau non standard ou personnalisé.

Une bonne mesure commence par l’ensemble du système

Un enrouleur peut constituer une partie relativement petite d'un auvent, mais ses dimensions et sa relation de montage peuvent avoir un effet direct sur la façon dont il s'adapte et se déplace.

Pour cette raison, l’approvisionnement en remplacement doit commencer avec un diamètre supérieur au diamètre extérieur. Le profil de la roue, la disposition centrale, la structure de montage, le guide et l'espace d'installation disponible fournissent tous des informations utiles.

Quelques photographies claires et des dimensions soigneusement enregistrées peuvent rendre le processus beaucoup plus facile, en particulier lorsqu'il s'agit d'un composant plus ancien ou non standard.

L'approche pratique est simple : inspectez l'ensemble complet, mesurez les zones importantes, documentez la disposition de montage et conservez la pièce d'origine à disposition pour comparaison dans la mesure du possible. Cela permet aux acheteurs et aux fabricants de mieux comprendre le composant et son rôle dans le système d'auvent.
