Ouvrez une porte coulissante fabriquée ces dernières années et il y a une chance raisonnable que la roue à l'intérieur soit en plastique moulé plutôt qu'en métal usiné. Il ne s’agit pas d’une tendance marketing déguisée en innovation : elle reflète un véritable changement dans ce que le moulage par injection peut offrir par rapport à la fabrication métallique traditionnelle pour cette pièce spécifique.
La différence en matière de fabrication : retirer du matériau ou le former
Deux processus fondamentalement différents
Les rouleaux métalliques sont généralement produits par usinage : découpage, tournage ou estampage d'une forme de roue à partir d'un stock de métal solide. Les rouleaux moulés par injection sont produits en formant de la résine fondue à l’intérieur d’une cavité de moule de précision dont la forme correspond exactement à la pièce finie.
- L'usinage est soustractif : le matériau est retiré étape par étape jusqu'à ce que la forme finale soit conservée.
- Le moulage est formateur : la forme finale est créée directement, en un seul cycle, à partir de résine brute.
Pourquoi cette distinction est importante à l'échelle de la production
- Échelles de temps d'usinage avec nombre de pièces : chaque unité nécessite son propre cycle de coupe.
- Les temps de cycle de moulage sont généralement mesurés en secondes une fois qu'un moule existe, largement indépendant de la complexité de la conception.
- L'usure des outils lors de l'usinage modifie progressivement les dimensions au cours d'une longue série de production, tandis qu'un moule stable produit des pièces dimensionnellement cohérentes de la première unité à la dernière.
Ce que cela signifie pour les acheteurs en gros
Pour une poignée de pièces personnalisées, cette différence importe peu. Pour les volumes de commande typiques de quincaillerie pour portes et fenêtres coulissantes (souvent en milliers d'unités), la différence cumulée de temps et de cohérence devient un véritable facteur de coût, de délai de livraison et de contrôle qualité.
Géométrie des rainures et des brides : intégrées au moule, non ajoutées par la suite
Pourquoi la forme de la rainure est la caractéristique la plus critique du rouleau
A rouleau de porte coulissante a besoin d'une rainure, généralement en forme de U ou de V, qui repose correctement sur son rail. Le profil de la rainure détermine :
- Comment la roue suit
- Dans quelle mesure la charge est répartie uniformément
- Quel est le jeu latéral pendant le fonctionnement
Usinage d'une rainure ou moulage d'une rainure
Dans la fabrication des métaux, la rainure est une étape d'usinage distincte effectuée après la formation de la forme de base de la roue, ce qui ajoute du temps et des coûts à mesure que le profil devient plus détaillé.
Dans le moulage par injection, la géométrie des rainures est conçue directement dans la cavité du moule. La meule ressort déjà correctement formée, sans étape de découpe supplémentaire.
Le rôle de la bride
De nombreux rouleaux comprennent une bride (une lèvre surélevée sur un ou les deux côtés de la roue) qui fournit un guidage latéral supplémentaire et aide à empêcher la roue de glisser latéralement du rail.
- Les conceptions à brides offrent plus de stabilité sur les voies présentant un risque de charge latérale ou un léger désalignement.
- Les conceptions à rainure uniquement offrent une friction de roulement plus faible là où la piste est droite et bien entretenue.
Les profils à bride et à rainure uniquement sont simples à produire grâce à la conception du moule, sans la complexité d'usinage supplémentaire qu'exigerait généralement une roue métallique à bride.
Profils personnalisés sans configurations d'usinage personnalisées
Une fois qu'un moule existe pour un profil de rainure ou de bride spécifique, la production de cette forme n'ajoute pas de coût significatif par rapport à une conception plus simple.
C'est en grande partie pourquoi les profils de rainures personnalisés, adaptés à un diamètre ou un angle de rail spécifique, sont devenus plus accessibles aux acheteurs OEM qu'ils ne l'étaient dans le cadre d'un modèle de production purement basé sur l'usinage.
Il convient d'être précis ici : un nouveau moule nécessite toujours un investissement initial en matière de conception et d'outillage. Ce qui change, c'est le coût permanent de production de cette forme personnalisée une fois que l'outillage existe : il devient une partie du cycle de moulage standard, et non une opération spécialisée répétée pour chaque lot.
Comportement des matériaux : un ensemble de compromis véritablement différents
Ce que le métal offre et où il est limité
Les rouleaux métalliques offrent une résistance brute élevée et sont bien adaptés aux charges très lourdes. Leur principale limite est que les performances dépendent en grande partie de la qualité du métal choisi : la dureté, la résistance à la corrosion et le poids évoluent tous ensemble plutôt que d'être réglables indépendamment.
Ce que les plastiques techniques offrent à la place
Les rouleaux moulés par injection sont généralement produits à partir de POM (acétal) ou de nylon renforcé, des matériaux aux propriétés bien documentées dans l'ingénierie des plastiques.
| Exigence de conception | Comment le matériau réagit |
|---|---|
| Résistance à la corrosion en milieu humide ou côtier | Les plastiques techniques ne se corrodent pas, l'élimination d'un métal en mode de défaillance doit autrement être gérée par un revêtement ou un placage. |
| Fonctionnement à faible friction | Le POM a naturellement un faible frottement de surface, réduisant ainsi la dépendance à long terme à la graisse. |
| Amortissement des vibrations et du bruit | Les plastiques transmettent généralement les vibrations moins directement que le contact rigide métal sur métal. |
| Rigidité accrue sans poids supplémentaire | Le nylon renforcé (fibre de verre) augmente la tolérance à la charge sans égaler le poids de l'acier. |
Une mise en garde importante
Aucune de ces propriétés ne rend le plastique universellement « meilleur » que le métal. Ils représentent un ensemble différent de compromis. Le bon choix dépend de l'adaptation du matériau à la charge, à l'environnement et au cycle de service réels de l'application spécifique, et non du choix par défaut d'un matériau par habitude.
Roulement ou absence de roulement : une décision de conception, pas un défaut de matériau
L'idée fausse commune
Il est facile de supposer que « rouleau en plastique » signifie automatiquement « pas de roulement à l'intérieur », mais en pratique, l'utilisation ou non d'un roulement par un rouleau est une décision technique distincte du choix du matériau.
Quand une roue moulée solide a du sens
- Portes plus légères, comme les armoires, les placards et les petites cloisons intérieures
- Nombre de cycles quotidiens modérés plutôt qu’une utilisation intensive et constante
- Priorités autour de la réduction du nombre de pièces et de la complexité de l'assemblage
Quand un relèvement est toujours la bonne solution
- Portes plus lourdes, telles que les panneaux de verre coulissants extérieurs
- Applications commerciales à cycle élevé et à trafic élevé
- Situations où la réduction du frottement de roulement sous charge soutenue est une exigence fonctionnelle plutôt qu'un bonus
Pourquoi cette distinction est importante pour les acheteurs
Considérer « rouler ou pas de roulement » comme une décision de charge et de cycle, plutôt que comme un raccourci en termes de coûts, est ce qui différencie un rouleau moulé bien spécifié d'un rouleau mal adapté.
Une roue sans roulement utilisée correctement dans une application légère fonctionne de manière fiable. La même roue utilisée sur une porte lourde à cycle élevé serait probablement moins performante, quelle que soit la qualité de son moulage.
Finition de surface et qualité du moule : les détails faciles à négliger
Pourquoi la cohérence de la surface est aussi importante que la forme
Même un rouleau de forme correcte peut générer du bruit, des vibrations ou une usure prématurée si la finition de la surface de contact est incohérente. Dans le moulage par injection, la finition de surface est largement déterminée par la qualité du moule et le contrôle du processus, plutôt que par l'usure de l'outil, comme le fait l'usinage.
Que vérifier lors de l'évaluation d'un échantillon moulé
- Lignes ou coutures visibles, qui peuvent indiquer un moule vieillissant ou mal entretenu
- Texture homogène sur toute la surface de contact de la roue, sans aspérités ni piqûres
- Cohérence dimensionnelle entre plusieurs échantillons du même lot, et pas seulement un seul échantillon « héros »
Mythes courants qui méritent d'être corrigés
Mythe : les rouleaux en plastique ne sont qu'un substitut moins cher au métal
Le choix des matériaux affecte la résistance à la corrosion, le comportement sonore et les caractéristiques de frottement. Il s’agit d’une décision en matière de performance et non simplement d’un raccourcissement des coûts.
Un rouleau moulé bien assorti peut surpasser un rouleau métallique mal assorti dans la bonne application.
Mythe : un rouleau sans roulement est automatiquement de qualité inférieure
Une roue moulée solide sans roulement est un choix de conception délibéré adapté aux applications plus légères et à cycle inférieur, et non à un déclassement.
Son utilisation en dehors de la plage prévue est la cause des problèmes de performances, et non l'absence de roulement lui-même.
Mythe : Les profils de rainures personnalisés signifient toujours des commandes minimales élevées
Une fois qu'un moule existe, la production d'une forme de rainure ou de bride spécifique n'ajoute que peu de coûts permanents.
L’investissement initial en outillage est la véritable considération, et il s’adapte plus raisonnablement aux volumes de commandes groupées B2B typiques que la plupart des gens ne le pensent.
Là où le métal a encore du sens
Une vision équilibrée doit reconnaître les domaines dans lesquels les rouleaux usinés ou métalliques restent le meilleur choix.
- Applications à très forte charge, telles que les portes et portails industriels lourds, où la résistance des matières premières est la principale exigence
- Frvironnements à températures extrêmes au-delà de la plage de fonctionnement pratique des résines techniques standard
- Séries personnalisées en très faible volume, pour lesquelles l'investissement en outillage de moulage n'est pas justifié par rapport à une petite quantité de production
La comparaison ne consiste pas à déterminer qu'un matériau est universellement supérieur, mais à faire correspondre l'approche de fabrication à la charge réelle, à l'environnement et au volume de commande concerné.

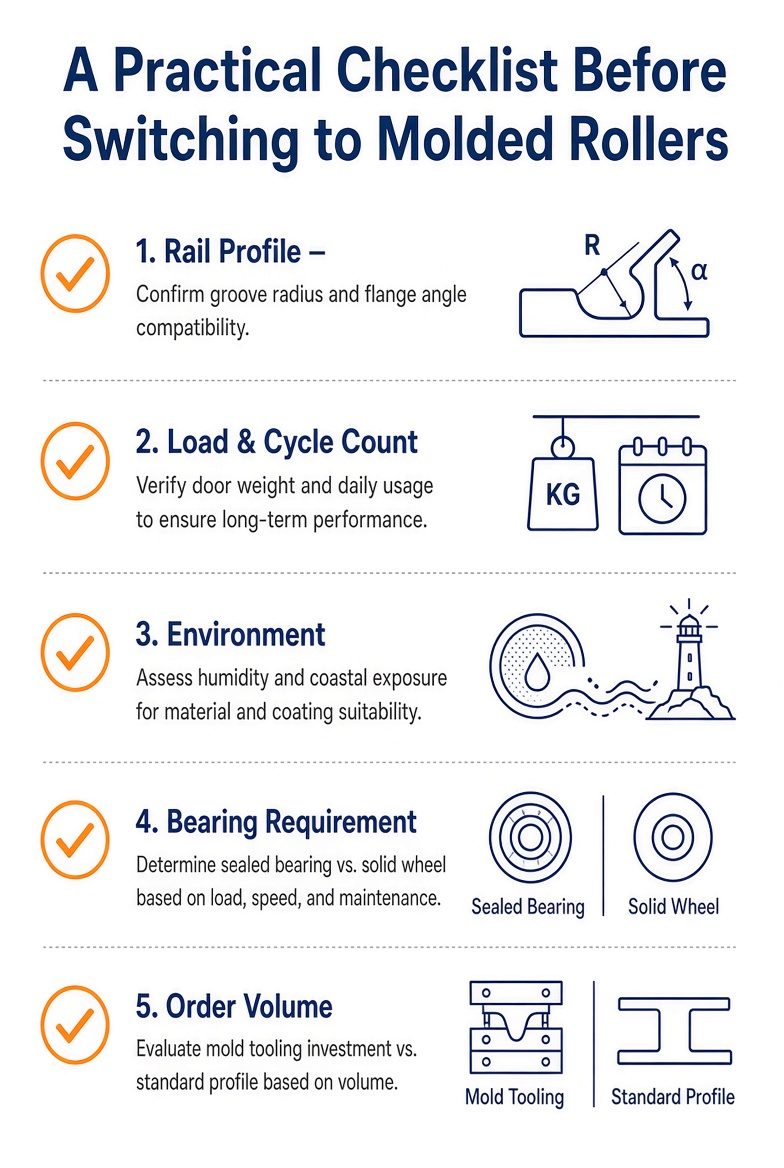

Une liste de contrôle pratique avant de passer aux rouleaux moulés
Avant de spécifier ou de passer à un rouleau moulé par injection, il est utile de confirmer les points suivants :
Foire aux questions
Les rouleaux moulés par injection sont-ils moins durables que les rouleaux métalliques ?
Pas intrinsèquement.
La durabilité dépend de l'adéquation de la sélection de résine, de l'épaisseur de paroi et de la conception aux exigences réelles de charge et de cycle. Un rouleau moulé bien spécifié peut durer plus longtemps qu'un rouleau métallique mal adapté dans de nombreuses applications résidentielles et commerciales légères.
Les rouleaux moulés par injection peuvent-ils gérer les environnements extérieurs et côtiers ?
En général, oui.
Ils fonctionnent généralement mieux que le métal non revêtu à cet égard spécifique, car les plastiques techniques ne se corrodent pas comme le fait l'acier non traité.
Est-il coûteux d'obtenir un profil de rainure personnalisé avec le moulage par injection ?
Le coût initial du moule est un facteur réel, mais une fois le moule existant, la production d'un profil personnalisé coûte presque autant que la production d'un profil standard.
La différence de coût apparaît principalement pour les faibles volumes de commande, et non pour les quantités en gros typiques.
Tous les rouleaux moulés par injection sautent-ils le roulement ?
Non.
Beaucoup utilisent encore un roulement pressé pour les applications à cycle plus élevé ou à charge plus lourde.
Une conception sans roulement est un choix spécifique adapté à une utilisation plus légère, et non une caractéristique universelle des rouleaux moulés.
Les plats à emporter pratiques
L'évolution vers des rouleaux moulés par injection dans la production de portes coulissantes se résume à quelques facteurs bien établis : former une pièce directement à sa forme finale plutôt que de la couper, intégrer la géométrie des rainures et des brides dans le moule lui-même et tirer parti de la véritable résistance des plastiques techniques à la corrosion et du faible frottement de base.
Rien de tout cela ne fait des rouleaux moulés un remplacement universel du métal. Pour des charges très élevées ou des environnements extrêmes, le métal présente toujours un net avantage.
Cependant, pour la majorité des applications de portes coulissantes résidentielles et commerciales légères, l'adaptation de la résine, de la conception des rainures et du choix des roulements aux exigences réelles du rail et de la charge est ce qui détermine si un rouleau moulé fonctionne comme il est censé le faire.
