Les roues de guidage et les galets de roulement peuvent paraître presque identiques lorsqu'ils sont posés sur un établi. Les deux sont ronds. Les deux peuvent contenir des roulements. Les deux peuvent heurter un rail, un profil ou toute autre surface mobile.
C'est là que commence la confusion.
Dans une machine réelle, ces deux composants peuvent avoir des tâches très différentes. Une roue de guidage est souvent utilisée pour maintenir une pièce mobile sur sa trajectoire, tandis qu'un galet de roulement peut être conçu pour courir le long d'une piste définie tout en transportant ou en transférant une partie de la charge de travail. Dans certains équipements, un composant peut même remplir les deux fonctions.
Alors, quelle est la différence pratique entre une roue de guidage et un galet de roulement ?
La réponse dépend moins du nom imprimé sur une page de produit que de la façon dont la roue interagit avec la machine qui l'entoure.

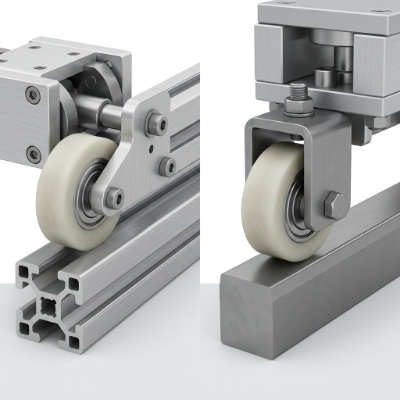

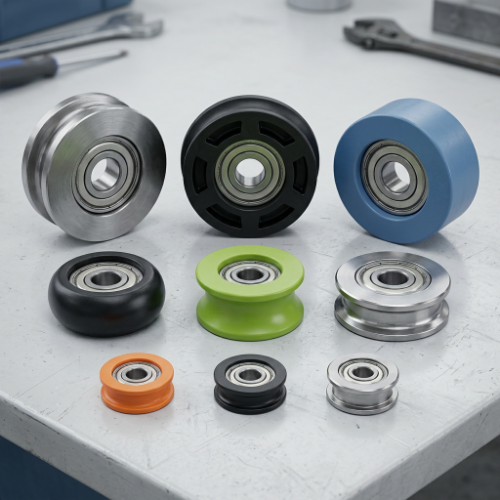

Roue de guidage et galet de roulement en un coup d'oeil
Avant d’examiner les détails, il est utile de séparer les rôles fondamentaux.
| Considération | Roue de guidage | Galet de chenille |
|---|---|---|
| Rôle principal | Aide à contrôler le mouvement ou l’alignement | Fonctionne le long d'une voie ou d'un rail défini |
| Contacter | Peut entrer en contact avec un rail, un panneau, un bord ou un profil | Généralement conçu autour d'une surface de piste spécifique |
| Fonction de chargement | Peut guider, stabiliser ou transporter une partie d’une charge | Combine souvent le mouvement de roulement avec le transfert de charge |
| Structure typique | Roue, roulement, arbre ou dispositif de montage | Corps de rouleau, roulement, goujon, arbre ou structure de montage |
| Profil | Plat, rainuré, à bride ou personnalisé | Souvent associé à un profil de piste ou de caméra |
| Accent sur la conception | Contrôle des mouvements et alignement | Suivre le contact, le mouvement de roulement et le transfert de charge |
Il s’agit de distinctions générales plutôt que de définitions strictes de l’industrie. Les constructeurs de machines utilisent souvent les termes différemment, et un composant décrit comme une roue de guidage dans une application peut être appelé un galet de roulement dans une autre.
La question importante est la suivante : que fait réellement la roue à l’intérieur du mécanisme ?
À quoi sert une roue de guidage ?
Une roue de guidage concerne principalement la direction.
Imaginez un panneau mobile se déplaçant le long d'un cadre. Sans une certaine forme de guidage, le panneau peut se déplacer latéralement, frotter contre la structure environnante ou s'éloigner progressivement de sa trajectoire prévue.
Une roue de guidage permet de contrôler ce mouvement.
Il peut courir le long d'un rail, à l'intérieur d'un canal, contre une surface latérale ou le long d'une autre partie de la machine. Selon la conception, il peut également supporter une partie de la section mobile.
Le guidage ne signifie pas toujours la capacité de charge
C’est une distinction facile à négliger.
Certaines roues de guidage maintiennent principalement un assemblage mobile aligné. Ils ne portent pas nécessairement tout le poids de cette assemblée.
Par exemple, un chariot en mouvement peut avoir des roues séparées qui supportent son poids et des roues plus petites qui le maintiennent centré sur la piste. Les deux sont des composants roulants, mais leurs responsabilités mécaniques sont différentes.
Cette différence affecte la façon dont la roue doit être conçue.
Une roue utilisée principalement pour le guidage latéral peut avoir des exigences différentes de celle censée supporter une partie substantielle de la structure mobile.
Alors, qu'est-ce qu'un galet de roulement ?
Un galet de roulement est généralement conçu autour d'une trajectoire de roulement définie.
La piste peut être un rail, une came, un profil de guidage ou une surface de forme spéciale. Le rouleau suit ce chemin à mesure que la machine se déplace.
Dans de nombreuses conceptions, le rouleau transfère également la charge entre l'ensemble mobile et la chenille. Cela signifie que la surface de contact, la disposition des roulements, la structure de montage et le profil des rouleaux sont tous étroitement liés.
Un galet de roulement n'est donc pas simplement une roue qui touche un rail.
La piste fait partie de la conception.
Si la piste a une forme particulière, le rouleau doit travailler avec cette forme. Si le rouleau est monté via un goujon ou un arbre, la structure environnante doit également accueillir cette connexion.
La vraie différence apparaît souvent au niveau de la surface de contact
Si vous avez deux roues qui se ressemblent, regardez ce qu’elles touchent.
Cela vous en dit généralement plus que le nom du produit.
Une roue de guidage peut rouler contre le côté d'un profilé pour empêcher un chariot de se déplacer latéralement. Un autre peut s'asseoir dans une rainure et aider à maintenir une section en mouvement centrée.
Un galet de roulement, en revanche, est souvent conçu pour suivre une surface de roulement définie. Son profil extérieur peut être façonné spécifiquement pour cette interface.
Modalités de contact communes
Plusieurs agencements peuvent apparaître dans les équipements industriels :
- Roue plate contre une surface de roulement plane
- Roue à gorge autour d'un rail ou profil adapté
- Roue à bride à côté d'une piste
- Roue convexe ou concave contre une surface correspondante
- Rouleau suivant une came ou une piste formée
- Profil de roue personnalisé pour un mécanisme spécialisé
La forme de la roue ne doit pas être choisie indépendamment de la surface de contact.
Une rainure qui semble appropriée dans un catalogue peut ne pas fonctionner avec un rail réel si la relation de contact est différente.
Un exemple simple : un chariot, plusieurs tâches
Considérons un petit chariot industriel se déplaçant le long d'un châssis.
Le chariot doit avancer et reculer. Il doit également rester centré et éviter de se soulever ou de se déplacer latéralement.
La machine peut utiliser plusieurs éléments roulants.
Un groupe transporte le chariot dans sa direction principale de déplacement. Un autre groupe fournit des conseils secondaires. Un troisième point de contact peut empêcher un éloignement excessif de la piste.
Tous ces composants roulent, mais ils n’effectuent pas nécessairement le même travail.
C'est pourquoi remplacer chaque roue par le même type peut créer des problèmes.
Le rôle mécanique compte plus que le fait qu’ils soient tous ronds.
Où les roulements s'intègrent dans la différence
Les roulements sont une autre raison pour laquelle les roues de guidage et les galets de roulement peuvent se ressembler tout en se comportant différemment.
Un roulement permet à la roue ou au rouleau de tourner autour de son arbre ou de son point de montage. Mais le roulement ne détermine pas toute la fonction du composant.
La roue extérieure doit encore établir un contact approprié avec la piste ou la surface de guidage.
Une façon utile de penser à l’assemblage est la suivante :
- Roulement : prend en charge la rotation
- Profil de roue : Gère le contact
- Arbre ou support : relie le composant à la machine
- Piste ou surface de guidage : définit la trajectoire de roulement
Si une partie de cette relation est erronée, changer une autre partie ne résoudra peut-être pas le problème.
Par exemple, un roulement peut tourner librement alors que la roue frotte encore contre une chenille inadaptée.
La direction de la charge peut modifier la conception
Une roue peut paraître simple de l’extérieur, mais les forces à l’intérieur de la machine peuvent provenir de plusieurs directions.
Selon l'équipement, le rouleau peut subir :
- Chargement radial
- Chargement latéral
- Force axiale
- Changer la force pendant le mouvement
- Vibrations
- Impact intermittent
- Chargement combiné
Une roue de guidage qui contrôle principalement le mouvement latéral peut avoir des exigences mécaniques différentes de celles d'un galet de roulement portant un chariot en mouvement.
C'est l'une des raisons pour lesquelles la sélection des rouleaux industriels doit commencer par l'application plutôt que par le diamètre extérieur ou l'apparence de la roue.
Pourquoi la forme de la piste est si importante
La chenille et le rouleau forment une paire fonctionnelle.
Supposons qu'une piste ait une surface de roulement incurvée. Une roue plate créera une condition de contact différente d'une roue conçue pour correspondre à cette courbe.
De même, une roue rainurée a besoin d’une chenille compatible. Si la rainure est trop lâche, la roue peut avoir un mouvement latéral indésirable. Si le contact est trop restrictif, les mouvements peuvent devenir difficiles.
Le même principe s’applique aux équipements industriels sur mesure.
Pensez à l'ensemble du parcours de course
N'inspectez pas uniquement la section droite.
Vérifiez ce qui se passe lorsque le rouleau :
- Commence à bouger.
- Atteint le voyage normal.
- Change de direction.
- Passe une articulation ou une transition.
- Entre dans une section courbe.
- S'arrête sous charge.
Une roue qui se comporte bien dans une section peut réagir différemment lorsque la géométrie change.
Pour les équipementiers, cela est particulièrement utile lors des tests de prototypes.
Roue de guidage ou galet de chenille : de laquelle votre machine a-t-elle besoin ?
1. Le composant contrôle-t-il principalement l’alignement ?
Si l'objectif principal est d'empêcher un panneau, un chariot, une courroie, un câble ou toute autre section mobile de dériver, une roue de guidage peut décrire ce rôle avec plus de précision.
2. La roue roule-t-elle directement le long d’une piste définie ?
Si le rouleau suit un rail, une came ou une trajectoire de roulement formée dans le cadre du mouvement de la machine, un rouleau de chenille peut être la description la plus utile.
3. Transporte-t-il une partie de la charge ?
Si la roue transfère une partie significative de la charge de l'ensemble mobile vers la chenille, cela doit être inclus dans la discussion de conception.
4. Le profil est-il adapté à la piste ?
Une rainure, une bride ou un profil incurvé spécialisé suggère que la roue et la surface de roulement doivent être considérées comme une seule interface.
5. Le composant fait-il partie d’un mécanisme personnalisé ?
Si la machine existante est dotée d'un arbre ou d'un support spécial, d'une zone d'installation limitée ou d'un profil de chenille inhabituel, une description standard dans le catalogue peut ne pas raconter toute l'histoire.
Que doit inclure une enquête Roller ?
Lors de l'achat d'une roue de guidage ou d'un galet de roulement pour un équipement industriel, une brève description de l'application est bien plus utile qu'un seul nom de produit.
Un fournisseur ou une équipe d’ingénierie devra généralement comprendre plusieurs parties du mécanisme.
| Informations | Pourquoi ça aide |
|---|---|
| Utilisation de machines | Affiche le rôle réel du composant |
| Surface de course | Définit la relation roue-piste |
| Profil de roue | Aide à établir la géométrie de contact |
| Méthode de montage | Montre comment le composant se connecte à la machine |
| Direction de la charge | Aide à comprendre le transfert de force |
| Modèle de mouvement | Indique le fonctionnement du rouleau |
| Environnement matériel | Prend en charge la sélection des matériaux |
| Espace disponible | Aide à éviter les interférences lors de l'installation |
| Échantillon existant | Utile lors du développement d’un remplacement |
| Dessin ou photo | Rend l'assemblage plus facile à comprendre |
Un échantillon existant peut être particulièrement utile lorsque la machine est déjà en production.
Même si le composant d'origine est usé, sa disposition de montage et son profil de contact peuvent fournir des indications utiles.
Un rouleau peut-il fonctionner à la fois comme roue de guidage et comme rouleau de chenille ?
Oui, en fonction de la conception de la machine.
Les termes ne s’excluent pas mutuellement.
Un rouleau peut guider un équipage en mouvement tout en portant une partie de sa charge. Dans une autre conception, une roue peut suivre une trace et assurer principalement le positionnement.
Ce chevauchement est l’une des raisons pour lesquelles la terminologie peut prêter à confusion lors de l’achat de composants.
Pour les équipements personnalisés, il est souvent préférable de décrire directement la fonction.
Par exemple :
"Le rouleau suit un rail et supporte le chariot."
Ou :
"La roue maintient le panneau aligné contre le guide latéral."
Ce type de description donne à une équipe d'ingénieurs des informations bien plus utiles que de simplement dire : « J'ai besoin d'une roue de guidage ».
Quand la personnalisation fait partie de la solution
Toutes les machines ne peuvent pas utiliser une roue standard.
Le problème ne vient peut-être pas de la roue elle-même. Il peut s'agir d'une combinaison de roue, de roulement, d'arbre, de support, de chenille et d'espace disponible.
Un rouleau sur mesure peut être envisagé lorsque l’équipement possède :
- Un profil de course hors norme
- Une rainure ou une bride spéciale
- Espace de montage limité
- Une disposition particulière des arbres
- Une position de roulement spécifique
- Une exigence matérielle particulière
- Une combinaison de fonctions de guidage et de support de charge
La personnalisation ne signifie pas nécessairement la refonte de l’ensemble du mécanisme.
Parfois, le changement se limite au profil de la roue. Dans un autre projet, la disposition des roulements ou la connexion de montage devra peut-être être modifiée.
Le point de départ doit toujours être la machine.
Une meilleure façon de comparer les deux
Si vous comparez des roues de guidage et des galets de roulement pour un nouveau projet, essayez de les décrire en termes de fonction plutôt que de catégorie.
| Question | Que découvrir |
|---|---|
| Qu'est-ce qui bouge ? | Panneau, chariot, courroie, câble, matériau ou autre assemblage |
| Qu'est-ce qui reste fixe ? | Rail, cadre, profil, guide ou piste |
| Où se produit le contact ? | Dessus, dessous, côtés, rainures ou surfaces multiples |
| Que contrôle la roue ? | Direction, alignement, charge ou une combinaison |
| Comment est-il monté ? | Arbre, goujon, support, boîtier ou structure intégrée |
| Que se passe-t-il pendant le mouvement ? | Déplacement en ligne droite, marche arrière, courbes, vibrations ou changement de charge |
Une fois ces réponses claires, la différence entre une roue de guidage et un galet de roulement devient beaucoup plus facile à comprendre.
Foire aux questions
Les roues de guidage et les galets de roulement sont-ils la même chose ?
Pas toujours. Les deux sont des composants roulants, mais leurs fonctions peuvent différer. Une roue de guidage peut principalement contrôler l'alignement, tandis qu'un galet de roulement suit souvent une piste définie et peut également transférer une partie de la charge de travail.
Une roue de guidage peut-elle supporter une charge ?
Oui. Une roue de guidage peut supporter une certaine charge selon la conception de la machine. Cependant, sa fonction de chargement réelle doit être confirmée à partir du mécanisme complet plutôt que supposée à partir du nom.
La forme de la piste affecte-t-elle la sélection des rouleaux ?
Oui. La piste détermine la manière dont la roue entre en contact avec la machine. Les surfaces de roulement plates, rainurées, incurvées, à brides et fermées peuvent nécessiter différents profils de roues et dispositions de montage.
Pourquoi le roulement est-il important ?
Le roulement supporte la rotation de la roue autour de son point de montage. Son ajustement, sa position et sa relation avec l'arbre et la roue peuvent affecter le fonctionnement de l'ensemble complet.
Une roue de guidage personnalisée peut-elle également être utilisée comme galet de roulement ?
C’est possible, en fonction de sa conception et de ses conditions de travail. Si le composant doit guider le mouvement tout en transportant ou en transférant une charge sur une piste, ces fonctions doivent être prises en compte ensemble lors du développement.
La différence entre une roue de guidage et un galet de roulement n'est pas toujours évidente de l'extérieur. Les deux peuvent utiliser des corps de roue, des roulements, des arbres et des matériaux similaires.
La distinction la plus claire vient du travail effectué par chaque composant.
Une roue de guidage vise généralement à garder le mouvement contrôlé et aligné. Un galet de roulement est généralement conçu autour d'une trajectoire de roulement définie et peut également supporter ou transférer une charge à travers cette chenille.
Mais les vraies machines ne sont pas toujours aussi bien rangées. Un rouleau peut remplir plusieurs fonctions à la fois.
Pour les concepteurs d’équipements et les équipes achats, l’approche pratique consiste à décrire la situation de travail complète. Examinez le rail, la surface de contact, la direction du mouvement, la charge, la structure de montage, la disposition des roulements, l'espace disponible et l'environnement d'exploitation.
Une fois ces détails compris, le nom du produit devient moins important. Le rouleau peut ensuite être conçu en fonction de ce que la machine doit réellement faire.
