Un chariot d’extérieur pliable peut sembler simple lorsqu’il est considéré comme un produit fini. Mais sous cette apparence simple, plusieurs pièces mobiles doivent fonctionner ensemble. Le cadre s'ouvre et se ferme, certaines sections bougent les unes par rapport aux autres et certains composants doivent pivoter tout en restant correctement positionnés.
Les rouleaux peuvent jouer un rôle important dans ces mécanismes. Selon la conception, ils peuvent supporter le mouvement, guider une section mobile ou travailler avec un roulement et un arbre dans le cadre d'un ensemble rotatif compact.
Cela fait de la conception des rouleaux une considération mécanique plutôt qu'une simple question de choix d'une roue. Le cadre environnant, la disposition des roulements, la méthode de montage, la surface de contact et la trajectoire de pliage ont tous une relation directe avec le fonctionnement du rouleau.
Pour les fabricants développant des équipements extérieurs pliables, comprendre cette relation peut faciliter le développement des composants et contribuer à éviter les problèmes lors de l’assemblage et des tests.
Où les rouleaux sont-ils utilisés dans les mécanismes de pliage ?
La position exacte d'un rouleau dépend de la structure du produit.

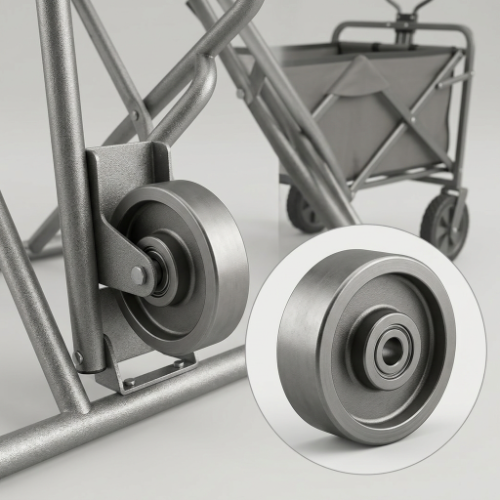

Dans un chariot extérieur pliable, un rouleau peut être incorporé dans un point de support mobile, une structure de guidage ou un ensemble rotatif. Il peut être connecté à un arbre et à un roulement, installé à l'intérieur d'un support ou positionné contre un autre composant nécessitant un mouvement contrôlé.
Un ensemble de rouleaux de base peut impliquer :
- Corps de rouleau
- Roulement
- Arbre ou axe
- Support de montage
- Cadre mobile
- Surface de contact ou de guidage
Chaque élément a sa propre fonction, mais les éléments doivent fonctionner ensemble.
Par exemple, le corps du rouleau détermine la manière dont il entre en contact avec la surface de contact. Le roulement supporte la rotation. L'arbre maintient le composant rotatif en position, tandis que le support relie l'ensemble au mécanisme plus grand.
Changer une partie peut affecter les autres.
C'est pourquoi un rouleau ne doit pas être évalué uniquement en regardant sa forme extérieure.
Que fait un rouleau à l’intérieur du mécanisme ?
Il n'y a pas de rôle unique pour chaque rouleau.
Sa fonction dépend de l'endroit où il est installé et du type de mouvement requis par le mécanisme.
Soutenir le mouvement
Un rouleau peut assurer un contact roulant entre deux pièces qui doivent se déplacer l'une par rapport à l'autre.
Par rapport au contact glissant direct, le contact roulant peut modifier la façon dont la résistance est gérée au sein de l’assemblage. Cela peut être utile lorsqu’un mouvement est répété régulièrement.
Guider une section en mouvement
Un rouleau peut également aider à maintenir un composant en mouvement dans sa trajectoire prévue.
Ce type d'agencement peut être trouvé lorsqu'une section de cadre, une pièce de support ou un autre élément structurel doit se déplacer tout en restant aligné avec une surface de guidage.
Maintenir un contact contrôlé
Dans certains mécanismes, le rouleau maintient deux composants en contact contrôlé lorsque la structure change de position.
La forme du rouleau et sa position de montage deviennent alors importantes. Si l'un ou l'autre ne convient pas, le contact peut devenir irrégulier pendant le mouvement.
Travailler dans le cadre d'une assemblée tournante
Lorsqu'il est combiné avec un roulement et un arbre, un rouleau fait partie d'un ensemble rotatif complet.
Le rouleau extérieur est visible, mais la disposition des roulements internes est tout aussi importante pour le fonctionnement du composant.
Pourquoi le roulement est-il important ?
Un rouleau et un roulement sont souvent étroitement liés.
Le rouleau constitue la structure rotative externe, tandis que le roulement permet une rotation contrôlée autour de l'arbre ou de l'essieu. L'ajustement entre ces pièces doit correspondre à l'espace d'installation disponible et au mouvement du mécanisme.
Plusieurs facteurs peuvent devoir être examinés :
- Roulement position
- Disposition des arbres
- Espace disponible
- Structure du rouleau
- Méthode de montage
- Mouvement attendu
- Environnement opérationnel
Ceci est particulièrement important dans les mécanismes de pliage compacts.
Il peut y avoir très peu d'espace autour de l'ensemble de rouleaux, de sorte que le roulement ne peut pas être simplement sélectionné une fois que tout le reste a déjà été conçu.
Une approche plus pratique consiste à considérer le rouleau et le roulement ensemble au début de la phase de développement.
Comment le profil du rouleau affecte-t-il le mouvement ?
La forme extérieure d'un rouleau détermine la façon dont il interagit avec la surface qui l'entoure.
Un rouleau avec une zone de contact relativement plate se comporte différemment d'un rouleau conçu avec une rainure, un bord ou un autre profil façonné.
Le profil peut influencer :
- Poste de contact
- Conseils
- Stabilité
- Direction du mouvement
- Interaction de surface
- Liquidation disponible
Pour un mécanisme de pliage, le profil correct dépend de ce que fait réellement le rouleau.
S'il supporte une section en mouvement, sa surface de contact doit correspondre à ce mouvement. S'il suit un guide, le profil devra peut-être travailler avec la structure du guide.
C’est pourquoi le simple remplacement d’un rouleau par un autre similaire peut parfois créer des problèmes inattendus.
Qu'arrive-t-il au rouleau lorsque le cadre se plie ?
L’action de pliage est une partie importante du design.
Lorsque le chariot est ouvert, le rouleau peut disposer de beaucoup d'espace autour de lui. Lorsque le cadre commence à se plier, la position du rouleau change par rapport aux composants proches.
Il peut se rapprocher de :
- Tubes de cadre
- Charnières
- Supports
- Arbres
- Bras de soutien
- Autres composants mobiles
Le rouleau a donc besoin d'un espace suffisant tout au long du mouvement.
Vérifier uniquement la position ouverte ne suffit pas.
Un composant qui s'ajuste correctement lors d'un fonctionnement normal peut toucher une autre pièce lorsque le cadre est partiellement plié. Dans certains cas, même une petite quantité d’interférence peut affecter l’action de pliage.
Pour cette raison, le rouleau doit être vérifié pendant que le mécanisme parcourt toute sa course de fonctionnement.
L’environnement extérieur est-il important ?
Oui, surtout lorsque le rouleau est exposé au milieu environnant.
L'équipement extérieur peut être exposé à la poussière, à la saleté, à l'humidité, à l'herbe, aux particules libres et aux conditions météorologiques changeantes. Le niveau réel d’exposition dépend de la manière et de l’endroit où le chariot est utilisé.
Il peut donc être nécessaire de considérer l'ensemble de rouleaux en fonction de :
- Humidité
- Poussière et saleté
- Contamination des surfaces
- Nettoyage
- Conditions de stockage
- Fréquence des mouvements
Un rouleau utilisé dans un environnement relativement propre peut avoir des exigences différentes de celui exposé régulièrement aux allées de jardin ou à d’autres surfaces extérieures.
Il en va de même pour le système de roulements.
Lorsque le rouleau et le roulement sont traités comme un ensemble complet, les conditions environnementales peuvent être prises en compte plus tôt dans le processus de conception.
Comment la méthode de montage affecte-t-elle le rouleau ?
Un rouleau a besoin d'une connexion stable avec la structure environnante.
La méthode de montage détermine l'emplacement du rouleau, la manière dont il tourne et la manière dont les forces sont transférées dans le cadre.
Un support étroit peut restreindre l'espace disponible. Une position particulière de l'arbre peut nécessiter un certain agencement de roulements. Un joint pliant peut également limiter la manière dont le rouleau peut être installé.
Cela signifie que les fabricants doivent revoir la structure de montage avant de choisir un composant standard.
Les informations utiles peuvent inclure :
- Emplacement de montage
- Structure du support
- Position de l'arbre
- Liquidation disponible
- Surface de contact
- Direction du mouvement
- Chemin pliant
Ces détails peuvent aider à déterminer si un rouleau existant s'adaptera au mécanisme ou si une conception modifiée doit être envisagée.
Pourquoi le rouleau et le cadre devraient-ils être développés ensemble ?
Il est tentant de sélectionner d’abord un rouleau et de travailler ensuite sur la structure environnante.
Cette approche peut devenir difficile lorsque le mécanisme est compact.
Une modification du châssis peut modifier l'espace disponible du rouleau. Le déplacement du support peut affecter la position de l'arbre. Changer l'angle de pliage peut rapprocher le rouleau d'un autre composant.
La relation fonctionne dans les deux sens.
Un rouleau peut influencer la conception du cadre, tandis que le cadre peut imposer des limites au rouleau.
Pour le développement OEM, il est souvent plus pratique de considérer ces composants ensemble dès le début.
Ceci est particulièrement utile lorsque le produit présente une structure pliante inhabituelle ou un espace d'installation limité.
Quand vaut-il la peine d’envisager un rouleau personnalisé ?
Un rouleau standard peut convenir lorsque son profil, sa disposition de roulement et sa structure de montage correspondent déjà à l'application.
Mais certains mécanismes n’offrent pas cette flexibilité.
Un rouleau personnalisé peut être envisagé lorsque le fabricant doit contourner :
- Espace d'installation limité
- Une structure de montage inhabituelle
- Une disposition d'arbre spécifique
- Un profil de contact particulier
- Exigences existantes en matière de roulements
- Dégagement pliable
- Une structure de guidage hors normes
La personnalisation ne signifie pas toujours la refonte de l’ensemble du composant.
Selon l'application, le développement peut se concentrer sur le corps du rouleau, la section de montage, le système de roulements ou une autre partie de l'assemblage.
Le point important est que le composant soit développé autour des exigences mécaniques réelles.
Quelles informations doivent être fournies pour le développement personnalisé ?
Une description claire de l’application peut faciliter la communication.
Les fabricants peuvent fournir :
Dessins de produits
Les dessins aident à montrer la zone d'installation disponible et la relation entre le rouleau et les composants environnants.
Échantillons existants
Si un rouleau est déjà utilisé, l'envoi d'un échantillon peut permettre de mieux comprendre sa structure et sa méthode d'installation.
Photos
Les photos du mécanisme complet peuvent montrer des détails qui peuvent ne pas être évidents à partir d'un dessin de base.
Informations sur le mouvement
Le fournisseur doit comprendre comment le rouleau se déplace pendant le fonctionnement normal et le pliage.
Exigences en matière de roulements
Si un agencement de roulements particulier existe déjà, il doit être inclus dans la discussion.
Conditions environnementales
Les informations sur l'exposition extérieure, la poussière, l'humidité et les conditions générales de travail peuvent également aider à orienter la conception des composants.
Plus les informations sont complètes, moins de conjectures sont nécessaires lors du développement.
Pourquoi les tests d’échantillons sont-ils importants ?
Un rouleau peut sembler approprié sur un dessin mais se comporter différemment une fois installé.
L'assemblage lui-même introduit des facteurs difficiles à juger à partir du composant seul.
Le rouleau interagit avec :
- Roulement
- Arbre
- Support
- Cadre
- Surface de guidage
- Autres pièces mobiles
Le mécanisme de pliage ajoute une autre variable car la position relative de ces pièces change pendant le fonctionnement.
Des échantillons de tests peuvent aider à identifier des problèmes tels que :
- Dégagement insuffisant
- Contact inattendu
- Mauvais alignement
- Mouvement inégal
- Résistance excessive
- Montage incompatible
Tester l’assemblage réel donne aux fabricants la possibilité de procéder à des ajustements avant de passer à une production plus importante.
Que faut-il vérifier lors des tests ?
Le test doit aller au-delà de la simple vérification de la rotation du rouleau.
Un examen pratique peut comprendre plusieurs étapes.
Vérifiez la position normale
Assurez-vous que le rouleau est correctement installé et aligné lorsque le chariot est ouvert.
Vérifiez le mouvement de pliage
Déplacez le cadre sur toute sa trajectoire de pliage et surveillez les interférences.
Vérifiez la zone de montage
Recherchez un mouvement entre le rouleau, l'arbre, le roulement et le support.
Vérifiez différentes surfaces
Si le produit est destiné à une utilisation en extérieur, des tests sur des surfaces représentatives peuvent fournir des informations plus utiles que des tests uniquement sur un sol lisse en atelier.
Vérifier les mouvements répétés
Des ouvertures, fermetures et mouvements répétés peuvent révéler des problèmes qui peuvent ne pas apparaître lors d'un court test initial.
Le but des tests n’est pas seulement de confirmer que le rouleau fonctionne. Il s'agit de confirmer que l'ensemble complet fonctionne comme prévu.
Un rouleau peut-il être personnalisé autour d’un roulement existant ?
Dans certaines applications, le montage de roulements existant peut déjà être déterminé par la conception du produit.
Cela peut imposer des exigences spécifiques au corps du rouleau.
Au lieu de changer l'ensemble de l'ensemble, le rouleau peut potentiellement être développé autour de la structure de roulement et de montage existante, en fonction des exigences mécaniques.
Ce type d'approche peut être utile lorsqu'un fabricant dispose déjà d'une conception de cadre ou d'arbre établie mais a besoin d'un rouleau avec un profil externe ou une disposition d'installation différente.
La faisabilité dépend de la structure réelle, c'est pourquoi des dessins ou des échantillons sont utiles lors de la discussion initiale.
Qu’est-ce qui différencie le développement de rouleaux non standard ?
Un composant standard est généralement conçu autour d’applications courantes.
Un composant non standard part des exigences d'un mécanisme particulier.
Cela peut impliquer davantage de communication pendant le développement, car le fabricant doit comprendre :
- Comment le composant est installé
- Ce qu'il contacte
- Comment ça bouge
- Quel espace est disponible
- Quelle disposition de roulement est requise
- Quelles conditions environnementales sont impliquées
Le processus de développement peut inclure la révision des dessins, la production d'échantillons, les tests et les ajustements avant que le composant final ne soit confirmé.
Pour les fabricants dotés d’une structure pliante inhabituelle, cela peut offrir plus de flexibilité que d’essayer d’adapter l’ensemble du produit autour d’un composant existant.
Comment les fabricants peuvent-ils simplifier le développement des rouleaux ?
Quelques étapes simples peuvent rendre le processus plus efficace.
Commencez par le mécanisme.
Ne commencez pas par la question de savoir quel rouleau est disponible. Identifiez d’abord ce que le rouleau doit faire.
Examinez ensuite la zone d'installation, la trajectoire de mouvement, la disposition des roulements et les conditions environnementales.
Ensuite, déterminez si un composant standard convient.
Si ce n’est pas le cas, les informations déjà collectées peuvent servir de base à une conception personnalisée.
Une séquence de développement pratique est la suivante :
- Définir la fonction du rouleau.
- Revoyez le mécanisme complet.
- Vérifiez la zone de montage.
- Identifiez la disposition des roulements et de l’arbre.
- Revoyez le mouvement de pliage.
- Pensez à l’environnement de travail.
- Évaluer un composant standard.
- Développer un design personnalisé si nécessaire.
- Testez l’ensemble complet.
- Confirmez la structure finale avant la production.
Cela permet de concentrer le processus de développement sur l’application réelle.
Travailler avec un fabricant de roulements et de rouleaux
Pour les fabricants développant des équipements d’extérieur pliables, le développement de composants peut impliquer bien plus que la sélection d’une pièce existante dans un catalogue.
Zhejiang Huaneng Micro Bearing Co., Ltd. (HUNE) se spécialise dans les roulements miniatures et de taille moyenne, les roulements non standard, les systèmes de poulies et les composants personnalisés liés aux roulements et aux rouleaux pour différentes applications mécaniques.
Pour un mécanisme pliant, la discussion sur le développement peut se concentrer sur la relation entre le rouleau, le roulement, l'arbre, la structure de montage et le cadre environnant. Les dessins, les échantillons et les informations d'application peuvent aider à établir ce que le composant doit réaliser avant qu'une conception ne soit finalisée.
Cette approche est particulièrement pertinente lorsque le mécanisme dispose d’un espace limité ou ne correspond pas à une disposition conventionnelle des composants.
Une liste de contrôle pratique pour les mécanismes de pliage
Avant d'approuver un ensemble de rouleaux, les fabricants peuvent examiner les éléments suivants :
- Quelle est la fonction réelle du rouleau ?
- Avec quelle surface ou composant entre-t-il en contact ?
- Comment bouge-t-il pendant le fonctionnement ?
- Comment sa position change-t-elle lorsque le cadre se plie ?
- Y a-t-il suffisamment d’espace libre tout au long du mouvement ?
- Le roulement est-il adapté à l'assemblage prévu ?
- La disposition des arbres est-elle adaptée ?
- La structure de montage offre-t-elle un support adéquat ?
- Le rouleau sera-t-il confronté à la poussière ou à l'humidité extérieure ?
- L'ensemble complet a-t-il été testé ?
- Un composant personnalisé faciliterait-il le développement du mécanisme ?
Ces questions concentrent l’attention sur le système mécanique complet plutôt que sur un composant isolé.
Les rouleaux peuvent être petits par rapport au cadre d’un chariot extérieur pliable, mais leur fonction peut être étroitement liée au mouvement de l’ensemble du mécanisme.
Le profil du rouleau détermine la manière dont il entre en contact avec une surface. Le roulement supporte la rotation. L'arbre et le support maintiennent l'ensemble en position. Le cadre contrôle la façon dont le composant se déplace, en particulier lorsque le chariot est plié.
Les conditions extérieures ajoutent une autre considération.
Pour les constructeurs, le point de départ utile est donc le mécanisme lui-même. Une fois que le mouvement, la structure de montage, la disposition des roulements, le jeu et l'environnement de travail sont compris, il devient beaucoup plus facile de décider si un rouleau standard convient ou si un composant personnalisé doit être développé.
Dans les applications où l'espace est limité ou où la structure pliante est inhabituelle, travailler avec un fabricant capable de développer des composants de rouleaux et de roulements autour du mécanisme réel peut rendre le processus de conception plus flexible et plus facile à tester.
