Types de poulies à roulement : un guide complet de comparaison et de sélection

Les poulies à roulement jouent un rôle crucial dans les systèmes mécaniques modernes en assurant une transmission de puissance fluide, un contrôle précis du mouvement et une manipulation fiable de la charge. Contrairement aux poulies traditionnelles, qui reposent uniquement sur la conception des rainures, les poulies à roulement intègrent un roulement au niveau du noyau. Cette combinaison réduit considérablement la friction, améliore l'efficacité de rotation et prolonge la durée de vie de l'ensemble du système.

Dans les systèmes de convoyeurs, les poulies à roulements minimisent l'usure des courroies tout en maintenant un alignement précis, ce qui réduit les temps d'arrêt et la consommation d'énergie. Dans les machines CNC et les équipements d'automatisation, ils améliorent la précision en fournissant un guidage linéaire ou rotatif stable, permettant des performances constantes même en fonctionnement continu ou à grande vitesse. Dans les industries lourdes telles que l'exploitation minière, l'agriculture et la construction, les poulies à roulements améliorent la répartition de la charge, garantissant ainsi que les machines peuvent fonctionner dans des conditions exigeantes sans panne prématurée.

L'importance des poulies à roulements s'étend au-delà de la performance technique ; ils ont également un impact sur la rentabilité et la sécurité. En réduisant le frottement et la résistance mécanique, ils réduisent la consommation d'énergie et la génération de chaleur, ce qui entraîne une baisse des coûts d'exploitation. Dans le même temps, un fonctionnement plus fluide réduit les niveaux de vibrations et de bruit, ce qui non seulement protège l'équipement mais crée également un environnement de travail plus sûr et plus confortable.

Alors que les industries exigent de plus en plus de solutions hautes performances et nécessitant peu d’entretien, les poulies à roulements sont devenues un élément fondamental de la conception mécanique. Ils représentent l'équilibre entre la précision technique, la durabilité et l'efficacité énergétique, des qualités essentielles dans le paysage industriel compétitif d'aujourd'hui.

Qu'est-ce qu'une poulie à roulement ?

Une poulie à roulement est une poulie spécialisée équipée d'un roulement interne qui permet à la roue de la poulie de tourner avec un minimum de friction autour de son axe. Structurellement, il se compose de trois parties principales :

Rainure de poulie – le rail ou canal (en forme de V, en U, plat ou rond) qui guide une courroie, une corde ou un câble.
Noyau de roulement – généralement un roulement à billes à gorge profonde, un roulement à aiguilles ou un roulement à rouleaux qui permet une rotation douce et à faible résistance.
Matériau de la poulie – généralement de l'acier inoxydable, de l'aluminium ou des plastiques techniques, sélectionnés en fonction des exigences de charge, des conditions environnementales et des considérations de coût.

Quels sont les différents types de poulies à roulements ?

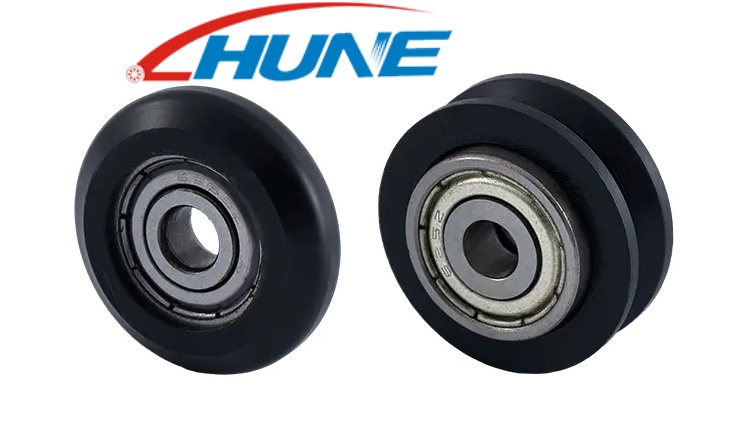

1. Poulie à roulement en forme de V
Le Poulie à roulement en forme de V comporte une rainure avec des côtés inclinés, généralement compris entre 60° et 90°, qui garantit que les courroies ou les câbles restent bien en place. Cette conception améliore l'alignement, réduit le glissement et répartit la charge uniformément sur la surface de la poulie. Les poulies en forme de V sont largement utilisées dans les convoyeurs, les machines CNC, les ascenseurs et les équipements de fitness où un guidage précis de la courroie est essentiel.

2. Poulie à roulement en forme de U
Le Poulie en forme de U a une rainure arrondie qui offre un soutien doux aux cordes, câbles ou ceintures à section ronde. Sa conception minimise l'usure et la friction, offrant un guidage plus fluide que des rainures plus pointues. Les poulies en forme de U sont idéales pour les systèmes de câbles métalliques, les portes coulissantes, les tringles à rideaux et autres applications nécessitant une manipulation stable mais flexible.

3. Poulie à roulement plat
Les poulies plates sont constituées d'une surface lisse et non rainurée, ce qui les rend polyvalentes et simples à fabriquer. Ils conviennent aux courroies ou rubans plats mais offrent moins d'adhérence que les modèles en forme de V ou de U. Les poulies plates sont couramment utilisées dans les convoyeurs légers, les machines textiles et les petits appareils électroménagers où une haute précision ou des charges lourdes ne sont pas requises.

4. Poulie à roulement rond
Le round bearing pulley features a circular groove that closely matches the diameter of round belts or cords. This ensures consistent engagement and smooth operation, particularly in light- to medium-load applications. These pulleys are often employed in compact conveyors, office equipment, and automation systems where space is limited and smooth motion is essential.

5. Poulies à roulements personnalisées et spéciales
Pour les applications ayant des exigences uniques, les poulies à roulements personnalisées sont conçues pour répondre à des conditions de charge, de vitesse ou environnementales spécifiques. Les fabricants proposent des solutions OEM/ODM, permettant des modifications dans la géométrie des rainures, le type de roulement et la sélection des matériaux. Les poulies à roulements spéciaux sont courantes dans la robotique à grande vitesse, les équipements médicaux de précision, les machines industrielles lourdes et les environnements extérieurs ou difficiles. Les innovations incluent des composites légers, des roulements étanches ou blindés, des conceptions à fonctionnement silencieux et des matériaux respectueux de l'environnement pour améliorer les performances, la durabilité et la durabilité.

Comment les différents types de poulies à roulement se comparent-ils ?

Poulie à roulement en forme de V

Caractéristiques de conception
Les poulies à roulement en forme de V ont une rainure inclinée, généralement entre 60° et 90°, conçue pour maintenir les courroies fermement en place. La géométrie assure un contact fort avec la ceinture, réduisant ainsi les mouvements latéraux et le glissement.

Avantages

Excellent alignement et adhérence de la ceinture
Haute efficacité dans la transmission de puissance
Usure réduite des courroies grâce à un engagement stable
Convient aux applications à grande vitesse et à charge élevée

Limites et applications

Peut exercer une contrainte latérale sur les courroies si elles sont mal alignées
Pas idéal pour les cordes très épaisses ou flexibles
Couramment utilisé dans les systèmes de convoyeurs, les machines CNC, les ascenseurs et les équipements de fitness

Poulie à roulement en forme de U

Caractéristiques de conception
Le U-shaped pulley features a rounded groove that accommodates ropes, wires, or round-section belts. The smoother contour minimizes friction and prevents excessive wear on flexible materials.

Avantages

Guidage stable pour câbles et cordes
Frottement et déformation réduits
Fonctionnement silencieux adapté aux applications sensibles

Limites et applications

Moins adapté aux courroies plates ou au fonctionnement à très grande vitesse
Largement appliqué dans les systèmes de levage par câble métallique, les portes coulissantes, les rails à rideaux et les convoyeurs à petite échelle

Poulie à roulement plat

Caractéristiques de conception
Les poulies plates sont constituées d'une surface lisse sans rainures, offrant une solution simple et polyvalente pour les courroies et rubans plats.

Avantages

Très polyvalent et compatible avec plusieurs types de courroies
Facile à fabriquer et à entretenir
Léger et économique

Limites et applications

Adhérence limitée, risque de glissement plus élevé
Pas idéal pour les systèmes à couple élevé ou à entraînement de précision
Commun dans les convoyeurs légers, les machines textiles et les appareils électroménagers

Poulie à roulement rond

Caractéristiques de conception
Les poulies rondes comportent une rainure circulaire adaptée au diamètre des courroies ou des cordons ronds. Cela garantit un engagement constant et une rotation fluide et à faible résistance.

Avantages

Fonctionnement fluide pour les charges légères à moyennes
Conception compacte adaptée aux applications dans des espaces limités
Usure réduite des courroies rondes

Limites et applications

Pas idéal pour les courroies plates ou les opérations lourdes
Couramment utilisé dans les équipements de bureau, les convoyeurs compacts et les systèmes d'automatisation

Poulies à roulements personnalisées et spéciales

Caractéristiques de conception
Les poulies à roulement personnalisées sont conçues pour répondre à des exigences opérationnelles spécifiques, notamment la charge, la vitesse, l'environnement ou le type de courroie. Les services OEM/ODM permettent aux fabricants de proposer des solutions sur mesure.

Avantages

Optimisé pour des besoins industriels spécifiques
Peut intégrer des roulements scellés ou blindés pour les environnements difficiles
Options de matériaux légers, silencieux ou respectueux de l'environnement

Applications et innovations

Robotique à grande vitesse, équipements médicaux de précision, machines industrielles lourdes
Environnements extérieurs ou poussiéreux avec revêtements de protection spécialisés
Conceptions durables utilisant des matériaux recyclables ou composites

Facteurs clés à considérer lors du choix d’une poulie à roulement

Capacité de charge
Le bearing pulley must support the expected load without deformation or failure. Choosing a pulley with insufficient load capacity can lead to premature wear, belt slippage, or mechanical failure. Consider both static and dynamic loads, as well as peak load conditions in your system.

Vitesse de fonctionnement
Les applications à grande vitesse nécessitent des poulies qui maintiennent la stabilité tout en minimisant la génération de chaleur et la friction. La conception de la poulie, la géométrie des rainures et le type de roulement influencent tous la vitesse de fonctionnement maximale. La sélection d'une poulie adaptée à la vitesse de votre système garantit un fonctionnement fluide et sûr.

Contrôle du bruit et des vibrations
Un bruit et des vibrations excessifs peuvent indiquer un mauvais alignement ou une transmission de puissance inefficace. Les poulies à roulements dotées de rainures conçues avec précision et de roulements de haute qualité réduisent le bruit de fonctionnement et les vibrations, créant ainsi un environnement de travail plus sûr et plus confortable. Ceci est particulièrement important pour les machines intérieures, les appareils électroménagers et les équipements de précision.

Durabilité et durée de vie
La qualité des matériaux, le type de roulement et la construction ont tous un impact sur la durée de vie d'une poulie. L'acier inoxydable, les alliages d'aluminium et les plastiques renforcés sont couramment utilisés pour améliorer la durabilité. Les roulements scellés ou blindés peuvent également prolonger la durée de vie en empêchant la contamination par la poussière, l'humidité ou les débris.

Conditions environnementales (poussière, eau, température)
Le operating environment plays a significant role in pulley selection. For dusty or wet conditions, sealed bearings and corrosion-resistant materials are essential. For high-temperature environments, heat-resistant materials and lubricants ensure stable performance without degradation.

Équilibre coût/performance
Bien que les poulies hautes performances soient souvent coûteuses, il est essentiel de sélectionner une poulie qui équilibre coût et fonctionnalité. Une sur-spécification peut augmenter les coûts inutilement, tandis qu'une sous-spécification risque de provoquer une maintenance fréquente et des temps d'arrêt opérationnels. Évaluez le coût total de possession, y compris la maintenance et le remplacement, lorsque vous prenez votre décision.

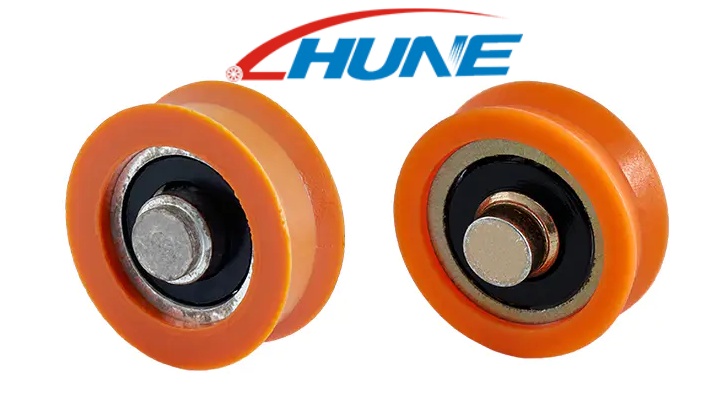

Pourquoi choisir la poulie Hune ?

Zhejiang Huaneng Micro Bearing Co., Ltd. se spécialise dans la production de roulements miniatures de haute qualité, de roulements de taille moyenne, de roulements personnalisés non standard et d'une large gamme de poulies matérielles. Leur portefeuille de produits comprend des poulies de moulage par injection, des poulies suspendues et d'autres séries de poulies spécialisées conçues pour diverses applications industrielles.

Les produits Hune Pulley sont largement utilisés dans :

Appareils électroménagers – garantissant un fonctionnement fluide et une fiabilité à long terme des moteurs, des ventilateurs et des appareils électroménagers
Portes et fenêtres – offrant un mouvement silencieux, stable et efficace pour les mécanismes coulissants et roulants
Équipement mécanique – prenant en charge les convoyeurs industriels, les systèmes d'automatisation et les machines légères

Pourquoi la poulie Hune se démarque :

Expertise en solutions de poulies personnalisées et non standard adaptées aux besoins spécifiques de l'industrie
Engagement envers des matériaux durables et des roulements de précision pour une durée de vie améliorée
Applicabilité mondiale dans divers environnements industriels, commerciaux et résidentiels
Capacités OEM/ODM pour prendre en charge des conceptions spécialisées et innovantes

Choisir Hune Pulley garantit des performances fiables, une maintenance réduite et une solution durable pour une large gamme d'applications industrielles et domestiques.
